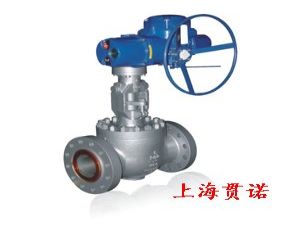

GQ947Y-16C GQ947H-16C电动轨道
球阀是由电动
执行器和轨道球阀组合而成，属于新型实用产品，具有旋转球芯90度摆切断的一种高科技型球阀。 国内目前所用Q型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。
GQ947H-16C GQ947Y-16C电动轨道球阀主要零件材料
零件 名称 材料
阀体 WCB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀盖 WCB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀杆 2Cr13 38CrMoA1 1Cr18Ni9Ti 1Cr18NiMo2aTi
球体 WCB+HCr 1Cr5Mo 18-8CrNi 18-12CrNiMo
阀座 PTFE/13Cr/CrNi SS+STELLITE
螺柱 B7/35CrMoA 1Cr17Ni2
螺母 2H/45 2Cr13
填料 PTFE/增强柔性石墨
GQ947H-16C GQ947Y-16C电动轨道球阀PN1.6MPa～2.5MPa主要连接尺寸及重量
公称通经DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250 1450
H1 220 230 240 260 307 360 410 483 512 543 581 617 672 723 758 791 828 870 940
H2 450 486 525 550 610 640 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H3 415 455 500 535 580 605 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H4 370 400 440 460 480 500 550 600 650 713 760 820 875 930 962 1020 1285 1625
