一、产品介绍
预应力筋张拉锚固后，孔道应尽早压浆，且应在48h内完成。针对此压浆需求，我司研发的预应力孔道
压浆剂性能优越，处于全国*技术水平。预应力
孔道压浆剂是以水泥、新型外加剂，并由有机高分子功能材料复合而成的压浆材料具有流动性好、不泌水不分层、耐久性好、预应力
钢筋不锈蚀、与混凝土粘结牢固、压浆饱满早强、微膨胀高充盈，可一次性压浆施工，孔道内浆体密实无空隙等特性。产品使用方便，直接加入水即可使用，符合《公路桥涵施工技术规范》（JTG/T F50—2011）﹑《铁路后张法
预应力混凝土梁孔道压浆技术条件》（TB/T3192-2008）及《预应力孔道灌浆剂》（GB/T25182-2010）标准要求。
二、主要性能
实验检测数据：（检验依据：JTG/T F50-2011《公路桥涵施工技术规范》）
序号 检验项目 技术要求 检验结果
1 凝结时间(h:min) 初凝 ≥5:00 9：15
终凝 ≤24:00 10：20
2 流动度(s)
（25℃） 初始流动度 10—17 15.2
30min流动度 10—20 18
60min流动度 10—25 19
3 泌水率(％) 24h自由泌水率 0 0
3h钢丝间泌水率 0 0
4 压力泌水率(％) 0.22Mpa
（孔道垂直高度《1.8m时） ≤2.0 合格
0.36Mpa
（孔道垂直高度>1.8m时）
5 自由膨胀率 3h 0—2 0.05
24h 0—3 0.15
6 充盈度 合格 合格
7 抗压强度(Mpa) 3d ≥20 25.6
7d ≥40 43.8
28d ≥50 56.3
8 抗折强度(Mpa) 3d ≥5 5.6
7d ≥6 6.5
28d ≥10 10.8
9 对钢筋锈蚀作用 无锈蚀 无锈蚀
三、主要特点
1、流动性好，强度高，不泌水，不分层。
2、耐久性好，不存在老化，对钢筋无锈蚀，耐久坚固。
3、压浆具有饱满早强、微膨胀等特性。
4、产品具有高充盈性，可一次性压浆施工，孔道内浆体密实无空隙。
5、预应力钢筋不锈蚀，与混凝土粘结牢固。
6、使用方便，直接加入水即可使用。
四、适用范围
适用于水泥浆、水泥

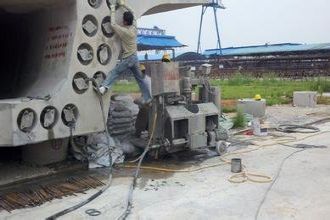

砂浆和水泥混凝土灌浆作业，特别适合普通公路﹑高速公路、高速铁路、桥梁、核电站等大型工程的后张法预应力的孔道灌浆施工。
五、使用注意事项
1、预应力筋的制作，锚具、
夹具等的安装，预应力的施加，压浆等应满足设计要求，并符合JTG/TF50—2011《公路桥涵施工技术规范》、TB/T3192-2008《客运专线预应力混凝土预制梁暂行技术条件》及GB/T25182-2010《预应力孔道灌浆剂》的规定。
2、本剂采用外掺法，按照水泥用量的10％加入压浆剂拌制预应力孔道
压浆料水泥浆的参考水胶比为0.26～0.28，在
搅拌机中加入实际拌和水的80％～90％，开动搅拌机，均匀加入全部压浆料，边加入边搅拌。全部粉料加入慢速搅拌2min，然后快速搅拌1min，加入剩下的10％～20％的拌和水，继续搅拌1min，直至均匀即可。
3、浆液自拌制完成至压入孔道的延续时间不宜超过40min。
4、浆料在使用前和压注过程中应连续搅拌，对因延迟使用所致流动度降低的水泥浆，不得通过额外加水增加其流动度。
5、压浆时浆体温度应保持5℃～30℃之间，否则应采取措施满足条件。
6、预应力孔道压浆料、水称量准确，并严格按确定的水灰比加水，不得随意调整加水量。
六、包装与贮存
1、本产品采用加内衬塑料
编织袋包装，净重20kg/袋。
2、贮存于干燥通风的室内。
3、保质期六个月。
