全气动双
槽钢网
清洗机型号：DKC-1100
一、前言
由于环保和，网板清洗变得非常重要。清洗的方法分为溶液压力喷淋和超声波清洗两种。但因为超声波对溶液挥发有潜在危险，而且会破坏钢网里用于固定的粘合胶，业界渐渐倾向采用溶液压力喷淋方法，*好是完全对溶液挥发没有任何危险的全气动控制清洗，由于无铅焊接的发展，很多高要求的网板需要在印刷后立即进行清洗，一般是用去离子皂化水进行压力喷淋清洗。

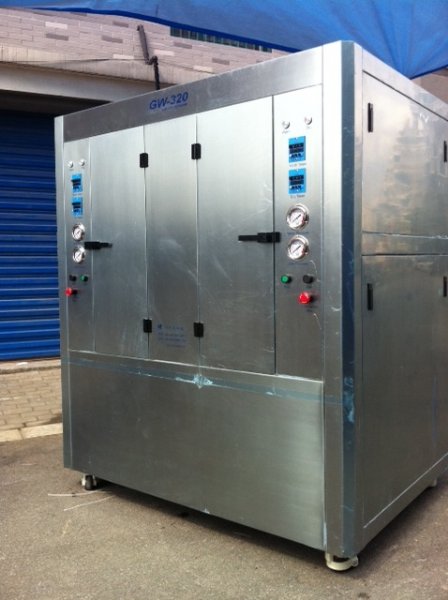

图一：清洗机正面图
（外观形状也可根据要求定制）
双槽清洗机图
二、设备结构图
图一：清洗箱放大图,丝
网架可上下调节，里面白色部分为助力
滑轮 图二：1,旋转喷杆由气动力达作为动力构件图（下图中间黑蓝色部分为
气动马达）
2,也可采用
气缸推动作往返运动垂直喷淋
气动马达 压力调节器
水气转换
执行器图三，自动排水和加水系统 图四： 下图为
钢管式连接
(美国
隔膜泵)
三、技术参数
1. 输入压缩空气：5—7kg/cm2
2. 耗气量：500L/M*2（气流量）
控制方式：全气动，全自动
3. 清洗时间设定: 0~~999秒可调; 风干燥时间设定: 0~~999秒可调
4. 过滤系统: 三级过滤：采用三级过滤系统，20μm ～5μm～1μ，首先为液箱
过滤网，20μm（过滤杂质及
锡膏），二次过滤：5μm（
过滤器过滤，过滤锡球），第三次过滤：1μm或0.05μm（过滤微小颗粒或极微小颗粒）。
5,喷头数: 左右各15个 ；喷射能力: 2500L/H
６. 全气动方式运行：32个
喷嘴和增强型液压驱动旋转式360°喷淋清洗＋压缩空气，*新采用左右双气动马达作旋转动力，可以根据清洗物品不同任意调整喷淋速度， 同时又加强了喷射压力，参考上图1
(也可采用喷杆垂直方式往返式清洗)
７.清洗方式： 高压喷淋，两面同时方向喷射
８.干燥方式： 空气喷射，可外接强制排风
９.排气口尺寸:Φ125×30mm
10，逻辑控制： 采用日本进口SMC
气动元件和德国FESTO时间控制器
11.工作储液槽：50－80L
12.清洗网板尺寸：185*255mm两层放置12张, 240*295mm两层放置10张;可同时清洗也可分开单个放置
13.内外材质:外围材质采用国标304型2.5mm厚度的不锈
钢材质,清洗箱和储液箱采用国标图1.5mm
不锈钢 14.气动泵浦（美国“Ingersoll”品牌）规格1寸的四台
15.移动方式: 韩国原装进口PB（庆邦牌）高强度直径80的带高度调节万向
脚轮16.自动加排液系统：在加
清洗剂和更换储液箱内的清洗剂时，不需人工繁琐操作，通过进水管或
排水管，只要一键式开启设备即可完成。参考上图3
17.储液箱密封方式：全封闭式储液箱，工作时*小储液量23L，*大可储存50L清洗洽液，采用三方位强压性弹力锁固定储液箱盖，清洗液达到完全封闭装态，以防止清洗液的挥发损失。参考上图3
18.清洗箱内网板固定槽根据网板大小卡位放置，以利于网板清洗时始终在喷淋清洗或风干的中心位置，能*大化利用中心的清洗和风干强度.
19,排气口自动化,当设备在清洗时,排气口自动关闭,清洗完毕,排气口开启排放水雾,完全停机时,排气口自动关闭
20.清洗机尺寸：L1600*W1500*H2100mm
21.重量：450KG
四、产品简介
本清洗机采用全气动控制清洗，气动逻辑控制，无需接电，可使用水或溶剂，安全可靠。调整好合适的网板挂架，把要清洗的物品移至中心位置，就可以对网板或
电路板进行清洗。
首先设定清洗时间和吹干时间，按启动键后，系统开始全自动清洗操作。溶液需要经过4道过滤程序。
喷头清洗方式有两种方案可选择
1, 喷头360°旋转喷淋钢网，溶液经过滤网过滤，
活性炭，还原树脂过滤流回储液槽，经过泵抽取，再经过500目过滤罐才喷淋到网版上，保证油墨的过滤去除。喷淋设定的时间后，溶液切断，抽
风机开始工作排出废气，由左右两个气动马达为动力的长950毫米的喷杆反方向转动，并通过32个弧线型喷头喷出清洁空气吹干丝网，吹干设定时间后停止。采用全气动自动控制，保证使用挥发性溶液时的绝对安全。可以独立地对总气输入，泵，抽风机，左喷头，右喷头压力进行控制，可以能过气动马达流量大小随意调节喷杆的转速。
2,采用气缸式来回往返动作为喷杆的动力,垂直式扇形喷头慢速均匀喷淋清洗网版,气缸速度由气阀控制, 喷淋设定的时间后，溶液切断，抽风机开始工作排出废气，并通过32个弧线型喷头喷出清洁空气吹干丝网，吹干设定时间后停止。采用全气动自动控制，保证使用挥发性溶液时的绝对安全。
五、网板清洗机说明
本款清洗机设计用于，清洗各种丝印网板，钢网及其它模板，能有效的去除油墨，
胶水及其它残留物，采用全气动逻辑控制和驱动。高效、快速、安全，无需接电，可使用水或溶剂，是目前清洗网板流行和*的方法，采用垂直往返式高压高效雾化喷淋，４重溶液过滤，并结合外置溶剂回收机循环使用，节能环保，维护简单、全不锈钢机体，保证寿命，一般设定为清洗5分钟，吹干5分钟可满足洁净清洗需求。
六.清洗工作原理及特性
10微米尼龙
过滤纸→活性碳过滤→5微米阳性还原树脂过滤→储液槽→1微米滤罐过滤→强力隔膜泵→气动马达抽风→气动开关阀→旋转喷射清洗腔→20微米尼龙过滤纸然后重复循环。 另外在强力隔膜泵时可设定清洗定时程序，在气动马达抽风时可设定吹干定时程序。
过滤级别控制:
1级滤器：20μm (过滤杂质及锡膏)
2级滤器：5μm (过滤锡球及胶粒)
3级过滤器：1μm～0.05μm (过滤微小颗粒)
清洗效果的对比较图:
清洗前: 清洗后:
特性：全气动，避免电火花，对挥发性溶液安全。
溶液经4重过滤可循环使用，经济性良好。
