一、设备简介
设备名称：DKC-760全气动钢网
清洗机 1.1机器介绍
的清洗和干燥.当设定的时间到达后自动停止运行.打开门时间自动复位,以便实 此款机器以压缩空气为能源,属于新型、高性能全气动式
清洗设备。以人工方式将网板放入清洗室内,调节好清洗和干燥时间后,按下启动开关,网板会被自动现下次的工作流程,方便作业人员清洗网板,大幅提高生产效率.其中，因清洗所使用的液体可以在本机实现循环利用,大大的降低了液体的消耗和成本,作业时间大幅缩短，作业人员不用接触液体,不会对人体伤害.本机所使用的动力源为压缩空气,不需要任何电力的输入,使其安全性能达到100％,对液体无任何要求.各个控制元件均使用进口品牌,使机器运行稳定,使用寿命长久.降低保修期后的售后服务。干燥所产生的废气,通过机器内部特殊结构的排风装置排出,减少液体的挥发,降低液体及压缩空气消耗量.
1.2设备相关尺寸和参数
适用钢网尺寸：*大L750×W750×H40(mm)（超大尺寸需订制）
清洗液容量：40L-60（*大）
*理想液体使用量：35L
清洗方式：前后扫描式清洗液喷射及高压空气喷射(清洗→干燥)无死角
清洗时间：2-5分钟（常规工艺）
干燥时间：2-5分钟（常规工艺）
外部气源：0.45Mpa～0.7Mpa
锡渣过滤方式： 采用三级过滤
1级过滤：10μm (过滤杂质及标签)
2级过滤：5μm (过滤微小颗粒及
锡膏)
3级过滤：1μm (过滤微小颗粒及松香)
排气口尺寸：Φ120×H40(mm)
机器净重：220kg
机器尺寸：L945×W650×H1645(mm)
1.3机器特点
(1)完全采用压缩空气为能源，不用电，不存在任何火灾隐患
(2)闭环清洗：不会有气、液体的泄漏；有利于改善工作环境
(3)高精密度3级过滤系统：有效延长
清洗剂循环使用的寿命
(4)*于清洗SMT钢网、PCB误印板和
印刷机刮刀等
(5)设备采用精密过滤系统
(6)清洗+风干工艺流程确保洁净度
(7)液体压力可通过操作面板上的液压表显示
(8)独立的排风装置设计使液体消耗量更低
(9)机身整体采用304不锈
钢材料坚固耐用、耐酸性、碱性等清洗液
(10)一键式操作，操作简便轻松完成清洗、风干工作
(11)整体不锈
钢结构，经拉丝工艺处理；美观坚固耐用，维护保养更方便
(12)设备所有气动部件全部采用进口原装配件；例如：气动
隔膜泵、气动计时器、气源指示灯、调压
过滤器等等；使设备经久耐用质量有保障

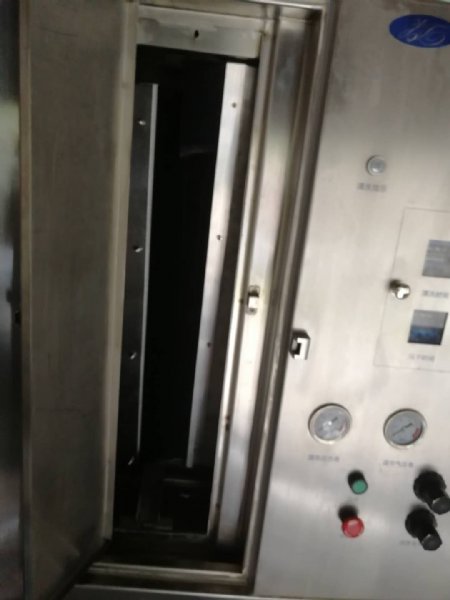

(主要特点：前后扫描式清洗和外围观察窗）
市场对比：旋转式清洗，偶尔四个角清洗不到，在旋转过程中旋转处会有漏液，会减小清洗压力影响清洗效果，，，整体密封，看不到内部清洗过程和效果，对后期喷头堵塞保养不方便确认那些喷头堵塞
东可创科技：前后扫描式清洗，无死角，无漏液，可达到压力不流失，压力大小可调节，，观察窗;在清洗过程中可观看网版清洗效果，在以后的保养中喷头堵塞，可一目了然
四、设备产能和耗用资源
设备产能
每批次可清洗1块网板,（如需一次两张可定制)
耗用资源
（1）压缩空气：400-600L/Min；
（2）耗液量：依据实验每批次消耗250~350ml（因网板尺寸大小不同和所选用的清洗液类型不同其消耗量也会有所不同）；
（3） 过
滤芯:更换周期建议3~5周（因使用频率的高低不同而有所差异）；
