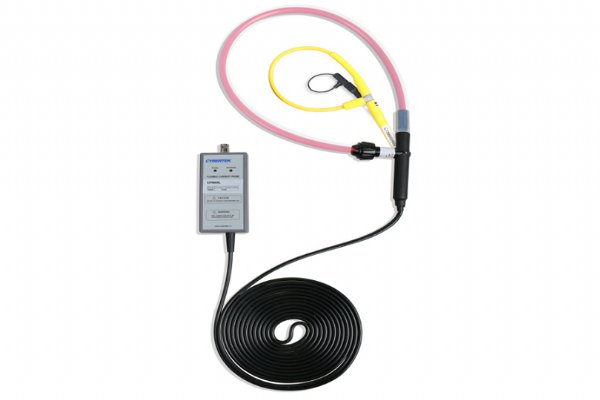

AC 柔性电流探头CP9600L——（百纳仪器－知用电子厂家授权全系列代理商）
CP9000L系列（30A~12kA/10MHz/10kV）
耐压值高达10KVpk
典型精度1％
绝缘电压值10KV
关于AC 柔性电流探头CP9000（S / L）系列
CP9000（S/L）系列柔性电流探头是仅测试 AC 电流信号的探头，具有高带宽，高精度（典型值2％）等特点。可以实现宽广的电流测量范围，频率可从几 Hz 到数十 MHz，电流范围从 mA 级别到数 kA级别，大大解决了电流测试的难题。
CP9000S 系列探头感应环细小柔软，外径典型值 1.6mm（1.7mmMax），耐压值高达 1kVpk，非常适合 MOSFET，IGBT 器件管脚电流测量（TO-220,TO-47 封装）、
电容纹波电流测量等小封装器件电流测量。
CP9000 系列探头环外径典型值 3.8mm，耐压值高达 2kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。
CP9000L 系列探头环外径典型值 8mm，耐压值高达 10kVpk，非常适合大电流，大功率场合。
1.产品的特点与优势
线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；
插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；
标准的 BNC 输出接口，很方便实现与
示波器，数据采集器，数字
电压表等连接，观测电流波形；
USB 供电接口设计，使用更加灵活方便；
声光过流报警功能，更具人性化设计；
探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。
2.应用
测量电流中的谐波组成
检测高频正弦电流波形
测量 50/60Hz 的微小电流
测量正弦波中微小的相移
半导体开关的电流
电容放电测试，纹波测量
分布式电流监控
电力母线监测
监测谐波、功率以及电能质量
大型电动机、泵、
风机测试
IGBT、MOSFET 管电流测量
3.产品说明
3.1.1CP9000S 系列主体说明
1）信号输出接口： NC 标准接口，通过标配 BNC 连接线可接任何厂家示波器等。
2）
电源指示灯：通电后，该指示灯亮为绿色。
3）过载指示灯：被测电流过载后，蜂鸣器响，且该指示灯亮为红色。
4）USB 5V 供电接口：标准 USB（ 型）接口，标配 USB 供电连接线。
5）连接线：标准为 1 米，可根据用户需求定制。
6）电流探头方向：表示电流以所示方向流过时，输出为正，否则输出为负。
7）柔性探头直径（*小处）：典型值：25mm。
8）探头感应环本体直径：典型值：1.6mm。
9）柔性探头周长：典型值：80mm，可定制。
3.1.2CP9000L 系列主体说明
1）信号输出接口：BNC标准接口，通过标配BNC连接线可接任何厂家示波器等
2）电源指示灯：通电后，该指示灯亮为绿色。
3）过载指示灯：被测电流过载后，蜂鸣器响，且该指示灯亮为红色。
4）USB 5V 供电接口：标准 USB（ 型）接口，标配 USB 供电连接线。
5）连接线：标准为 4 米，可根据用户需求定制。
6）电流探头方向：表示电流以所示方向流过时，输出为正，否则输出为负。
7）柔性探头直径（*小处）：典型值：150mm。
8）探头感应环本体直径：典型值：8mm。
9）柔性探头周长：典型值：600mm，可定制。
（详情请直接联系，欢迎咨询！）
