关于电磁兼容测试
电磁兼容测试是验证电子设备电磁兼容性设计的合理性及*终评价电子设备质量的手段。
目的就是要找出干扰源的干扰特性和被干扰对象的抗干扰能力以利于采取相应的措施解决问题。
电磁兼容性测试可以分为两大类
1.对电磁干扰发射的测量：即电子元器件和设备在各种电磁环境中传导和辐射发射的测量和各种信号传输方式下干扰传递特性的测量
2.对设备抗扰度的测量：对自
电源线、信号线、地线等注入的干扰的传导敏感度测量和对电磁场辐射干扰的辐射敏感度测量和电磁屏蔽效果测量以及对静电放电干扰的敏感度测量。
电磁兼容测试设备
在电磁兼容性的测试中，除通用的测量探头（
传感器）外，还需要用很多的*仪器和设备。
电磁兼容研究中，有关电磁干扰信号测试技术主要分为时域测量和频域测量两大类
关于EMI测试接收机
1.EMI接收机也叫电磁干扰测量仪是兼容性测试中应用*广、*基本的测量仪器。
2.EMI接收机是测量干扰发射的一个主要仪器。它实质上是一种选频测量仪，它能将由传感器输入的干扰信号I中预先设定的频率分量以一定通频带选择出来，予以现实和记录，连续改变设定频率便能得到该信号数的频谱。
3.可以把EMI接收机看作是一个可调谐的，可改变频率的，可精密测量幅度的电压计。
4.字化认证级EMI测试接收机符合CISPR 16-1，依据CISPR，EN 550xx，FCC和MIL等标准的电磁干扰测量。适合家电（CISPR 14-1）、照明设备（CISPR 15）的EMI测试。为基于微处理器控制的智能接收机，可以使用控制平台（计算机）软件进行控制，实现自动测试。内置预选器，具有很高的动态范围，能进行精确的EMC测量。
EMI测试接收机应用
EMI测试接收机是集天线与接收机为一体的全自动EMI测试接收机，是进行空间场强测试的重要设备，用以测量空间的无用或有害的相关干扰信号；与此同时，也可以测量空间电台、电视台发出的有用无线电信号的场强。
EMI的性能要求
频率分辨率： (9kHz ～ 150kHz)：30Hz；(150kHz ～ 30MHz)：1kHz
(30MHz ～ 1000MHz) ：10kHz
驻波系数：1.3 （RFATT > 10dB）
测试模式 平均值 准峰值 峰值
终端电压测量范围：0dB ～ 120dB（S/N=6dB 1mV=0dB）
终端电压测量误差：（在标准工作状态下）≤±2dB
场强测量范围：在终端电压的范围上加校正：自动
输出方式：
1、具有USB接口、可通过移动硬盘或U盘拷贝出测试数据或测试报告
2、软盘存储
打印和输出、
软件：配有数据读取软件
接口：USB接口
可外配鼠标、键盘和
液晶显示器电源：50Hz 220V
仪器的外形尺寸：420mm×430mm×144mm
主机重量：约14kg
EMI测试接收机与频谱仪的区别
EMI认证中需要使用接收机而非频谱仪，这是为什么呢？它们之间有什么不同呢？
频谱仪大多采用超外差式结构，这点与EMI接收机相同，都要显示各频率成分的幅度。接收机需要严格满足CISPR16中对于接收机的规定，而频谱仪不需要。频谱仪与接收机不同的地方主要体现在以下几个方面：
1）接收机与频谱仪在输入端对信号的处理是不同的
频谱仪的信号输入端通常有一组较简单的低通
滤波器，而接收机采用对宽带信号有较强干扰能力的预选器。通常包括一组固定带通滤波器和一组跟踪滤波器，完成对信号的预选。
2）扫频信号不同
频谱仪的扫频信号源通常是通过斜波或锯齿波信号控制扫频信号源实现的，频率的变化是连续的，在预设的频率跨度内扫描，获得期望的混频输出信号。
接收机的频率信号扫描是离散的点频扫描。接收机按照操作者预先设定的频率间隔，通过处理器的控制，在每一个频率点进行电平测量，显示的测试结果曲线实际是单个点频测试结果。现在的EMC测量，人们不仅需要手动调谐搜索频率点，也需要快速直观观察EUT的频率电平特性。这就要求本振信号既能测试规定的频率点，也能在一定频率范围内扫描。
3）中频滤波器带宽定义不同
频谱仪分辨率带宽是幅频特性的3dB带宽，而接收机的中频带宽是6dB带宽。
4）检波器不同
频谱仪一般为峰值、均值检波器。而接收机除此之外，还带有准峰值检波器等。
5）测试精度不同
接收机需要有更高的精度、更低的乱真响应

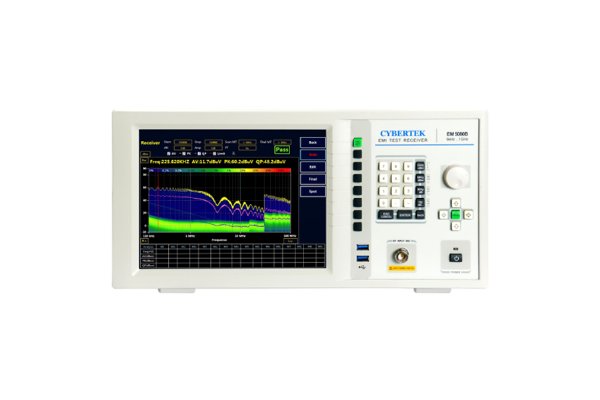

关于EM5080B接收机 （9kHz～1GHz）
频率范围 9kHz到1GHz
*大射频电平（CW) 射频衰减≥10dB;
射频前置
放大器关闭
*大脉冲电压 射频衰减≥30dB
1.概述
EM5080B/C是全数字化预认证级时域接收机，EM5080B带宽为9kHz~1GHz，EM5080C带宽为9kHz~3GHz，完全符合CISPR16-1-1标准。采用实时分析技术平台，利用强大的PC平台超算能力对宽带信号进行实时高速FFT分析计算，实时带宽高达10MHz，能够以极快的速度进行电磁骚扰测量，EM5080B/C采用时域扫描比传统的逐点扫描接收机快500倍以上，过去需要几个小时的骚扰测量现在仅需几秒钟即可极速完成，（百纳仪器－知用电子厂家授权全系列代理商）在产品的开发和产品认证期间可以节省大量的时间和成本；同时具有实时频谱分析功能；采用10.4英寸高清大屏幕显示，清晰的结构化菜单，非常方便使用；采用Windows7操作系统，易于升级维护；数字时域接收机具有扫描速度快，精度高和稳定性好等优点。
2.产品特点
全数字化预认证级时域接收机。
包含了 EMI 测试接收机和实时
频谱分析仪。
FFT 时域扫描以极高速度测量电磁干扰。
带宽可高达 10MHz 的实时频谱分析。
符合CISPR 16-1-1 版要求，含所有符合 CISPR 标准的分辨率带宽。
预选器并集合 20dB 前置放大器。
清晰的 10.4 吋大
液晶屏和结构化菜单，容易操作
3.技术规格
频率范围 EM5080L 9kHz到30MHz
EM5080M 9kHz到500MHz
EM5080B 9kHz到1GHz
EM5080C 9kHz到3GHz
电平
*大射频电平（CW) 射频衰减≥10dB;
射频前置放大器关闭 30dBm(=1W)
*大脉冲电压 射频衰减≥10dB 150V
分辨率带宽
分析仪模式 10Hz到1MHz(-3dB)采用1/2/3/5/10步长
接收机模式 200Hz, 9kHz, 120kHz （–6dB)1MHz (pulse bandwidth)
预选器 在分析仪中可以被关闭 15路固定滤波器
前置放大器 可以被开启/关闭 9kHz到3GHz,20dB增益,归一化
测量时间 接收机模式 1ms到15s
检波器 接收机模式 峰值，准峰值、平均值
接收机模式，归一化，平均检波器（AV），射频衰减0dB
显示平均噪声电平(DANL） 前置放大器关闭
30MHz<f<1GHz，带宽120kHz < 20dBμV
1GHz<f<3GHz，带宽1MHz < 30dBμV
前置放大器开启
30MHz<f<1GHz，带宽120kHz < 0dBμV
1GHz<f<3GHz，带宽1MHz < 10dBμV
全部的测量不确定度 9kHz≤f<3GHz 1.5dB
整机功耗 <100W（220V/50Hz）
