宁杰牌系列煤粉
过滤器是经北京钢铁设计研究总院等单位根据冶金系统要求，高炉煤粉过滤的特点而研究设计，过滤器在结构上和材料选用上以及加工精度上有一定的要求和特点。
本系列煤粉过滤器是用于过滤煤粉中超粒物及杂物等，使煤粉输送畅通无阻。
该产品结构紧凑，重量轻，性能可靠，广泛应用于冶金，石化等行业各种粉尘
管道及容器上过滤作用。
技术参数：
适用介质 煤粉+氮气(或空气)
设计温度℃ 100
设计压力MPa 1.0 1.6 2.5
过滤面积 ≥进口总管面积4倍
我公司专业生产的煤粉过滤器为碳钢制作，内层为耐磨层，
煤粉过滤器是用于高炉喷煤系统煤粉输送过程中过滤煤粉中超粒杂物等，使煤粉输送畅通无阻。具有过滤效果好，气密性好，耐压性强，结构紧凑，故障率低，经济实用等特点。
技术参数：
适用介质 煤粉+氮气(或空气)
设计温度℃ 100
设计压力MPa 1.0 1.6 2.5
过滤面积 ≥进口总管面积4倍
我公司专业生产的煤粉过滤器为碳钢制作，内层为耐磨层，
煤粉过滤器是用于高炉喷煤系统煤粉输送过程中过滤煤粉中超粒杂物等，使煤粉输送畅通无阻。具有过滤效果好，气密性好，耐压性强，结构紧凑，故障率低，经济实用等特点。
外形连接尺寸：
DN D K C n-d G″ L
50 165 125 20 4-18 3/4″ 600
65 185 145 20 4-18 1″ 650
80 200 160 20 8-18 11/4″ 750
100 220 180 22 8-18 11/2″ 850
125 250 210 22 8-18 2″ 850
一、产品特性
本系列过滤器是用于过滤煤粉中超粒物及杂物等，使煤粉输送畅通无阻。
该产品结构紧凑，重量轻，性能可靠，广泛应用于冶金，石化等行业各种粉尘管道及容器上过滤作用。
二、QZJSGQ4-16主要外形和连接尺寸
公称通径DN
D
D1
D2
b
D3
H
L
L1
Z-d
G
40
145
110
88
18
160
263
332
246
4-18
1/2
50
160
125
108
20
180
232
428
300
4-18
1/2
65
180
145
122
20
234
277
556
360
4-18
1/2
80
195
160
135
22
288
345
684
450
8-18
3/4
100
215
180
155
22
337
365
855
505
8-18
3/4
125
245
210
188
22
386
402
1069
560
8-18
3/4
150
280
240
210
24
440
440
1283
610
8-22
1

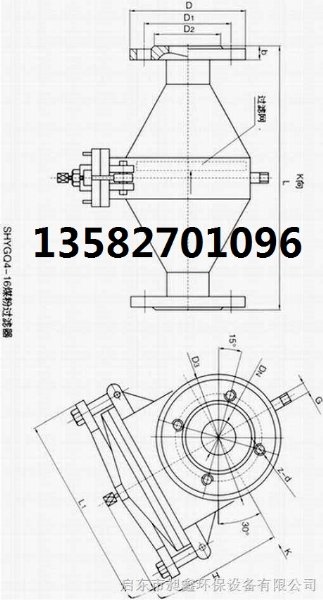

三、结构简图
产品特点
●该煤粉过滤器设备安装在喷吹罐出口的喷煤总管道补气调节器之后，用于过滤煤粉中的粗、大颗粒物及其它编织纤维、木屑杂物等，使煤粉气力输送时畅通无阻，确保不堵
分配器、
喷枪和支管上的阀门等。
●煤粉过滤器是我公司的专利产品，专利号：ZL200720067862.9。
煤粉过滤器结构简图
常用的宁杰系列煤粉过滤器一般为两侧
法兰连接形式，双锥体对焊，中间为耐磨锰钢过滤板，过滤板采用可装卸形式，方便维护更换。结构设计紧凑、独特、，过滤面积大，通过阻力损失小，过滤板检查容易、更换方便。本煤粉过滤器适用于炼铁喷煤单管路煤粉输送系统，本系列煤粉过滤器是用于过滤煤粉中超粒物及杂物等，使煤粉输送畅通无阻。该产品结构紧凑，重量轻，性能可靠，广泛应用于冶金，石化等行业各种粉尘管道及容器上过滤作用。煤粉过滤器在整套喷煤系统起着非常重要的作用，如果把喷煤系统比作人体的话，那煤粉过滤器就相当于体内的肾脏，专门负责清理体内的杂物。煤粉过滤器是高炉喷煤系统的重要设备，通过它过滤后煤粉顺畅持续的输送到各个喷煤支管，到达高炉风口并均匀的喷出。
