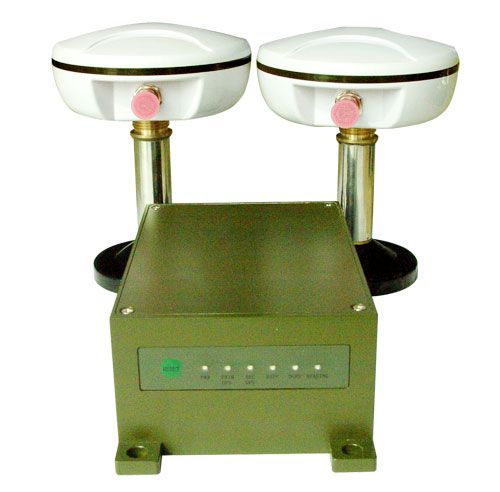

GPS 罗盘SDI-COMPASS是一款 GPS定位测向产品。系统使用双天线进行方向测量和定位，同时内部集成了陀螺仪和倾角
传感器，可静态及动态测量方向和俯仰角度，并可在GPS 失锁时提供一定时间的方向信息。系统功耗低，定位、定向、重捕速度快，测向精度不受磁场影响。根据天线基线，可达0.25至0.1度的测向精度。
SDI-COMPASS特点：
2D GPS 航向输出（航向、横滚或俯仰）
高达 20Hz 的精确航向、位置输出
内部包含 SBAS 供差分定位
面板 LED 系统状态指示
20s 的快速航向锁定（0.5m 基线）
定向性能不受磁场影响
高性能，专业 GPS 罗经系统
SDI-COMPASS性能指标 通讯参数
通道 12 通道，并行跟踪
跟踪 SBAS 时为 10 通道 串口 2 个 RS-232
波特率 4800,9600,19200
更新率 5Hz 位置数据， 10Hz 航向数据 差分 I/O 协议 RTCM SC-104
数据 I/O 协议 NMEA0183,SLX 二进制
定位精度 < 1m 95%(DGPS)
< 5m 95%( 单点定位 ) 授时输出 1PPS(HCMOS)
1PPS 精度 50ns
航向精度 <0.25ºrms@ 0.5m 基线 ( 两天线间隔 )
<0.15ºrms@ 1m 基线
<0.1ºrms@ 2m 基线 NMEA 航向语句 $HEHDT,$HEROT,$PSAT,HPR
电气指标
输入电压 8.0-40VDC
俯仰/横滚精度 <1ºrms@ 0.5m 基线 反电压保护 有
角速率范围 25º/s max 功耗 <4.5W
启动时间 <60s typ 电流 <360mA@12VDC
航向锁定 <20s 天线电压输出 5VDC
GPS 重捕获 <1s 天线短接保护 有
天线输入阻抗 50 Ω 环境指标
Beacon 指标 ( 仅 PRO 版本包含信标接收单元 ) 工作温度 -30 ℃ to + 70 ℃
通道 2 通道，并行跟踪 存储温度 -40 ℃ to + 85 ℃
频率范围 283.5-325kHz 湿度 95% 无冷凝
SDI-COMPASS物理指标
尺寸 203Mm (L)× 139mm (W)× 64mm (H) GPS 天线接口 TNC 母头
重量 < 1kg Beacon 天线接口 TNC 母头
状态指示
电源， GPS 锁定，差分锁定， DGPS 位置，航向指示
