一、概述

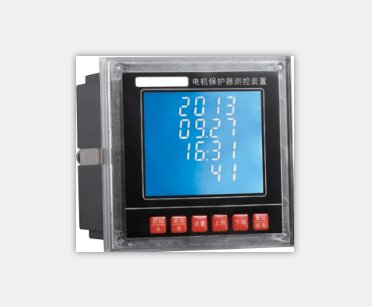

PY810M系列智能电动机保护装置，是我公司针对低压
电机在各种应用场合的实际需要并结合微处理器技术开发研制的，适用于冶金、化工、建材、纺织、电力等工业电动机及三相电力馈电系统，作过载、轻载、缺相、过压、欠压、堵转，短路，漏电、三相不平衡、晃电等可能故障的保护和多方启停控制。该产品具有电量测量以及选配开关量输入，开关量输出，可报警
继电器输出4~20mA模拟输出，RS-485输出等接口，使之方便的和
PLC、DCS及后台机组成网络系统，并通过后台机对现场设备进行操控运行状态监控和历史数据查询。
二、产品型号：
PY810-20
PY810-21
PY810-22
三、产品组成
控制器由主体模块和各种辅助模块组成，主体模块完成测量，保护等主要功能，辅助模块与主体模块相配合，主要有操作显示单元，外置电流
互感器，外置漏电互感器、用户可以根据需要选用相应的辅助模块。
1、主体模块
主体模块是电动机保护控制器的主要组成部分，由互感器模块与信号处理模块组成，可以独立完成完整的测量与保护及控制功能，控制器大部分的输入与输出信号在此模块中实现。
2、操作显示单元
操作显示单元由液晶显示，并使用全中文菜单，通过人机界面显示测量数据，设定各种保护和运行参数，并能对电动机进行起动，停止控制操作。
3、外置
电流互感器当电动机额定电流超过50A时，需要采用外置电流互感器，互感器电流变比可选：如500A/5A、800A/5A.
4、外置漏电互感器
四、产品参数
性能 指标
输入测量显示 适用网络 三相三线、三相四线
电压 额定值 AC100V、400V、600V（订货时需要说明）
过负荷 持续：1.5倍 瞬时：2500V/秒
功耗 <0.1VA（每相）
电流 额定值 AC1A，5A（订货时需要说明）
过负荷 持续：2倍 瞬时：70A/秒
功耗 <0.1VA（每相）
频率 40-60HZ
测量精度 精度0.5％
显示 可编程设置、切换
电能计量 四象限电能 正负有功、无功电能计量，有功精度0.5级，无功为1级
工作
电源 工作范围 AC/DC80V-270V
功耗 ≤3VA
输出（选配） 数字接口 RS-485、MODBUS-RTU协议
开关量输入 5路开关量输入，干结点方式
五、产品应用领域
智能电动机保护装置适用于冶金、化工、建材、纺织、电力等工业电动机及三相电力馈电系统，作过载、轻载、缺相、过压、欠压、堵转，短路，漏电、三相不平衡、晃电等可能故障的保护和多方启停控制。
