电镀设备用
扁电缆（TVVBP）
品 名 电镀设备用扁电缆
参考标准 GB5023-2008及企业标准 认证档案号 2012010105524562
额定温度 70℃ 额定电压 300/500V
绝缘材质 环保PVC 护套材质 环保PVC
芯线数量 3-60芯 标称截面 0.75~1.0mm2
用 途 适用于电镀设备控制系统和ＰＣＢ板制造设备控制系统等行业。
产品图片：

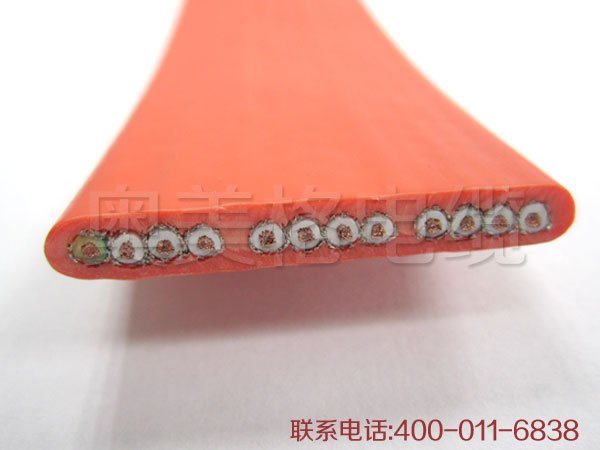

橙色扁线
电线电缆产品说明:
产品优点：电镀设备用扁电缆是市场需求广泛的通用性产品，本产品质量过关、使用寿命长、价格实惠，已经能深受客户的信赖。
导体类型：导体采用多股精绞
无氧铜丝而成，柔韧性强。
绝缘特性：柔性环保PVC材料绝缘，耐油耐水耐腐蚀，耐高低温，机械强度较高，化学稳定性及介电性能优良，产品性能佳，使用安全。
适用环境：-10℃~70℃
适用产品：适用于额定电压450/750V及以下传输机械
拖链、电缆轨道、台车、电梯、行车、
塔吊、
起重机、伸缩机械设备等移动电器动力传输线及控制、照明、通讯信路。
使用特性：1、正常使用时导体*高温度为70℃，产品通常不适用于0℃以下使用，当温度低于0℃时可由买方和制造厂之间协商解决，根据客户技术需求和使用条件进行设计制造。
2、本产品导体采用ＴＲ软铜导体绞合，部分产品芯线包覆有高强度薄膜带，作为电缆的加强层，提高产品移动时的抗弯折能力。
3、电缆绝缘线芯绝缘线芯数字编号，平行排列放置，电缆结构柔软，敷设安装方便，同类规格尺寸可根据客户使用需求设计改进。
4、
电梯电缆额定电压为芯线标称截面1 m㎡及以下300/500V，芯线截面1 m㎡以上为450/750 V.
橙色扁线电线电缆产品构造和典型性能参数:
型号 导体 绝缘 外被 *大导体
直流电阻
(Ω/km,
20℃) *小绝
缘电阻
(MΩ.km,
70℃) 耐压强度
(ACV,5min)
芯数和标称截面（N×mm2） 厚度
(mm) 外径
(mm)
TVVBP 12×0.75 0.6 5.2×40 26 0.011 绝缘：Ｕ/ＵＯ:300/500V,0.6㎜及以下为实验电压为1500V，Ｕ/Ｕ0:450/750Ｖ,大于0.6㎜实验电压为2500V.
成品：U/U0:300/500V, 实验电压为
2000V, U/U0:450/750V, 实验电压为2500V.
12×1.25 0.6 6.0×48 16 0.010
10×1.5 0.8 6.4×50.4 13.3 0.010
12×1.5 0.5 6.0×48 13.3 0.010
13×1.25 0.6 6.0×50 16 0.010
10×2.5 0.8 6.4×50.4 7.98 0.009
12×2.5 0.7 6.4×55.8 7.98 0.009
