1. 管子垂直或者倾斜切断；
2. 管子端部开槽，可以按照设置的参数在管子的端部开出要求的宽度和长度的槽；
3. 管子上开各种形状的孔，用CAD画出想开孔的形状投影到管壁上即可；
4. 管子上切割任意图形，可以按绘制的图形将其绕到管子上切出来；
5. 管子上生支管需开的各种相贯线孔，根据主管与支管的相对位置自动生成主管上的相贯线孔；
6. 管子上生锥形支管需开的各种相贯线孔；
7. 支管与主管相贯的支管端部相贯线生成，可以根据支管和主管的相对位置自动生成支管的端部相贯线位置和形状；
8. 三管交汇的管端部形状，根据输入的基本参数生成三管相汇的管端部形状；
9. 主管上生成两根或两根以上支管时支管与主管及支管与其它支管间的组合相贯线。
四、性能参数

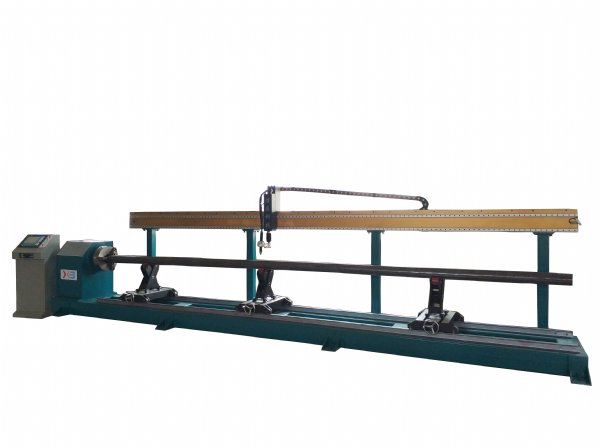

名称 三轴数控圆管相贯线
切割机型号 XBXG32C400P
切割系统参数 名称 轴代码 运动范围
割炬左右移动 X 6000mm 可定制
管子主轴旋转 Y 360°自由回转
割炬上下移动 Z ≦200mm
数控控制轴数 三轴两联动
管子尺寸 切割管子直径 ∮40-∮400
切割管子长度 100-6000mm （可定制）
切割管子壁厚 等离子1-10mm 火焰 5-30mm
切割速度 50-1500mm/min 移动速度 6000mm/min
运行精度 ±0.2 卡盘规格 ∮380 三爪自定心
