沥青路面灌缝胶弹性试验仪/
密封胶弹性贯入球说明文件
1沥青路面灌缝胶弹性试验仪/密封胶弹性贯入球仪器设备
沥青路面灌缝胶弹性试验仪/密封胶弹性贯入球弹性试验应使用下列仪器设备：

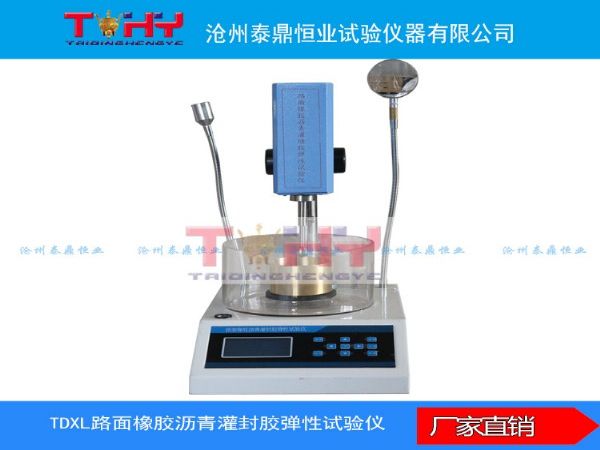

a) 沥青路面灌缝胶弹性试验仪:
b) 标准贯入球质为27.00g±0.01g,贯入球加连杆总质量为75.00g±0.01g。
c）平底玻璃皿:容积不少于1L,深度不少于80nun。内设有一
不锈钢三脚支架，能使盛样皿稳定。
大盛样皿：内径70mm，深45mm。
其他：秒表，
温度计、恒温
水槽等。
2路面橡胶沥青灌缝胶弹性试验仪试验步骤
试验步骤如下：
按锥入度试验的试验步骤制备试件和调整针入度仪，从恒温为25℃±0.5℃水槽中取出已达到烜溫的盛样皿,吹干试件表面，放在平底玻璃皿中的三脚支架上，玻璃皿中不应盛水。
在贯入球的
钢球上涂上一层甘油
滑石粉隔离剂.慢慢放下贯入球连杆，用适当位置的
反光镜或灯光反射观察,使货入球刚好与试件表面接触。用按钮固定连杆，拉下齿杆与连杆顶端接触，调节刻度盘指针至零。
用手紧压按钮，同时启动秒表，使贯入球自由落下，贯入球贯入时间为5s时，停压按钮，使贳入球连杆固定，拉下齿杆与连杆端接触，读刻度盘指针读数，记为贯入值P(0.1mm)。
左手紧压按钮，同时右手压连杆，使贯入球在10s内匀速压入灌缝胶中10mm,拉下齿杆，此时总贯入值为P+100（0.01mm）固定贯入球5s,将齿杆上推。再按压按钮并保持贯入球在试件表面f使试件回弹20s后，停压按钮，拉下齿杆，记录刻盘指针读数F(0.1mm)。按下式计算弹性恢复率：r=【(P+100)-F】/【(P+100)-P】×100=P+100)-F
式中：r——弹性恢复率，单位为百分比（％)
沥青路面灌缝胶弹性试验仪/密封胶弹性贯入球要求标准：
弹性试验目的是测定灌缝胶对砂石等杂物嵌入 的抵抗能力。
1沥青路面灌缝胶弹性试验仪/密封胶弹性贯入球仪器设备
本文采用沥青针人度 仪，将原仪器的标准针取 下，换成特制的球针，钢球 直径为17.00 mm 士 0? 05 mm，其余尺寸见 图3,尺寸单位为mm。球 针质童为27.00 g 士 0.01 g，球针加连杆总质 量为 75.00 g士0.01 g。
2沥青路面灌缝胶弹性试验仪/密封胶弹性贯入球试验步骤
(1) 按锥人度试验步骤制备试样，取出已达到 恒温25. (TC 士 0.5 X：的盛样皿，放在平底玻璃皿 中的三脚支架上，玻璃皿中不要盛水。
(2) 在球针的钢球上涂上一层甘油滑石粉隔离 剂，慢馒放下球针连杆，使球针刚好与试样表面接 触。用揿钮固定连杆，拉下齿杆与连杆顶端接触.调 节刻度盘指针至零。
(3) 用手紧压揿钮，同时启动秒表，使球针自由 落下，球针贯人时间为5 s时，停压揿钮，使球针连 杆固定，拉下齿杆与连杆端接触，记录刻度盘指针读 数 P(0. lmm)〇
(4) 左手紧压揿钮，同时右手压连杆，使球针在 l〇s内匀速压入灌缝胶中10 mm，拉下齿杆，此时 总贯人S在为P + l〇〇(〇.lmm〉。固定球针5 s,将 齿杆上推,再按压揿钮并保持球针在试样表面，恢复 20 s后，停压揿钮，拉下齿杆.记录刻盘指针读数 F(0.1mmh弹性恢复率计算式为
r= P-f 100-F
沥青路面灌缝胶弹性试验仪按键说明
1、照明键：用来开关照明灯
2、设置键：可以设置贯入时间长短，还可以用来标定传感
3、启动键：用于启动电
磁铁吸合使针杆下落，或设定参数，加数用。
