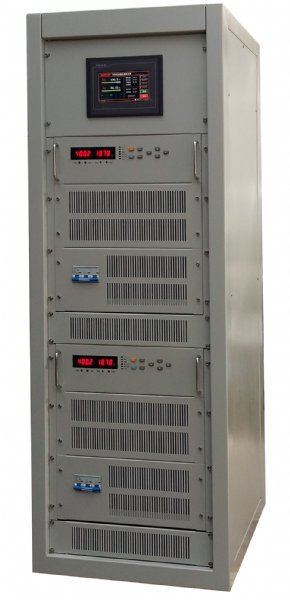

产品详情
品牌： 山东芯驰
型号： SDC30-100
类型： AC/DC
电源调制方式： 脉冲宽度调制(PWM)式
晶体管连接方式： 全桥式
输入电压： 220（V）
输出功率： 3000（W）
输出电压： 30（V）
工作效率： 89（％）
输出纹波噪音： 1
输出电压精度： 1（％）
电压调整率： 1（％）
负载调整率： 1（％）
本机型*大输出功率：3000W.
恒压恒流值规格（0-5V300A 10V200A、12V200A、15V200A、24V100A、27V100A、28V100A、30V100A、36V80A、40V75A、48V60A、50V60A、60V50A、80V38A、72V55A、100V30A、110V27A、120V25A、150V20A、200V15A、220V14A、250V12A、300V10A、400V8A、500V6A、600V5A、800V3.7A、1000V3A、1200V2.5A、1500V2A、2000V1.5A、3000V1A）
具有交流输入、输入输出全隔离应用
开关电源技术，体积小、效率高、重量轻.
主要特点：
●该电源广泛应用于工控设备、电镀电解、污水处理、电力
直流屏系统、通信、科研、蓄
电池充电等设备。
●采用无工频
变压器的开关电源电路，具有交、直流兼容输入，体积小、重量轻、效率高。
●开关电源控制芯片采用进口IC,功率逆变管采用进口快速IGBT模块，其余元件则采用进口工业等级器件,电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性；
●输入电压范围宽，输入输出全隔离。
●作为
稳压电源使用时，当负载电流＜电流设定值时，本电源的输出电压稳定在所设定值，输出电流随负载
的实际电流变化。
●作为
恒流电源使用时，当负载电流＞电流设定值时，本电源的输出电流恒定在所设定值，输出电压随负载
的实际大小而变化。
● 完善的保护功能：输入过流、过压、欠压保护；输出短路，过流，过压保护；开机延时软启动，避免输出电压过冲；整机过热关机保护。
● 智能温控风扇散热，延长风扇的使用寿命。
● 面板设有2个
数显表，独立显示输出电压和输出电流，。
● 面板设有2个电位器分别调节输出电压和输出恒流值，使用方便。
备注：
1、可加装2个0~5V模拟信号进行外控（选配）
2、可加装5V电平开关机
3、可加装定时和计时功能
4、可加装末端电压取样
工作原理简述：
交流输入电压经“输入陷波”电路后到“整流滤波”电路，得到高压(约300V)直流电压。“功率转换”将高压直流逆变成约32kHz的高频交流，经高频变压器变换到输出所需的电压，再经高频整流滤波得到直流输出电压。控制电路对输出电压和输出电流取样，闭环反馈后产生脉宽调制(PWM)信号控制“功率转换”电路，使输出电压保持稳定。“辅助电源”也是由开关电源构成。输出稳压和恒流都是从输出侧取样，因而能做到稳定可靠。“均流控制”是对本机的输出电流取样，产生均流母线电压，再根据自已的输出电流和均流母线电压产生控制信号调整自己的输出电流，实现均流功能。
主要技术指标：
●环境条件
工作温度：(-30～40)℃； 贮存温度：(-40～80)℃；
相对湿度：90％(40±2℃)；大气压力：(70～106)kPa；
●输入电压 AC180~260V
●功率因数 >0.85
●效率 >82％，
●负载调整率 <1％
●电压调整率 <0.1％
●纹波电压 ≤1％
●输出稳压稳流值DC：
0-5V500A 10V200A、12V200A、15V200A、24V100A、27V100A、28V100A、30V100A、36V80A、40V75A、48V60A、50V60A、60V50A、80V38A、72V55A、100V30A、110V27A、120V25A、150V20A、200V15A、220V14A、250V12A、300V10A、400V8A、500V6A、600V5A、800V3.7A、1000V3A、1200V2.5A、1500V2A、2000V1.5A、3000V1A
●输出过压保护值DC：32V
●数显精度 ≤1.0％
●保护：输入过压，欠压；输出过压，过流，短路打嗝保护；整机过热
●整机过热保护阈值80-85℃
●绝缘电阻 ≥20M
●输入对输出/机壳耐压 ≥AC750V
●输出对机壳耐压 ≥AC1000V
●平均无故障时间 ≥50000h
注意事项：
●通电前检查：经过储存与运输的开关电源通电前应检查运输中的受损情况,如
螺丝是否松动，外观有无异
样，
电源线、接线柱是否震脱以及是否受潮等，如有上述现象发生应及时处理。
单机操作方法：
●接线：接好安全地线。
●面板设有电压/电流数显表显示。
●空载通电：启动
电源开关，此时面板上的
电压表应有输出电压显示。
●接输出线：关断电源开关，按后面板的标记接好输出端与负载（或充电端与
蓄电池）的连线（要求截面积大于2mm2 ）；正/负极不能接错，否则电源将损坏。
●调节电压值：在未接负载的情况下，调节面板的电压调节电位器，将输出电压调至所需的稳压值，再接上负载或在接上负载的情况下，为保险起见，先将面板的电压电位器调到*小，然后再调节电压到所需的值。(本机调节范围：根据用户要求)
●要作为稳压电源时，将输出电压调到所需值，输出电流调到＞负载的电流值。此时，本电源的输出电压稳定在所需值不变，输出电流随负载的实际电流变化。
●要作为恒流电源时，将输出电流调到＜负载的电流值，输出电压调到≥负载的实际工作电压，此时，本电源的输出电流恒定在所需值不变，输出电压随负载的实际电压变化。
●电源工作时，请不要挡住风扇的进出风口，本机的风扇是温控型，机器达到风扇启动的温度阀值，风扇才工作，低于此阀值，风扇不工作。
●当机内温度过高达到过热关机温度阈值时，机器将自动停止工作而确保不被损坏；当温度稍有下降则会自动启动恢复工作。
