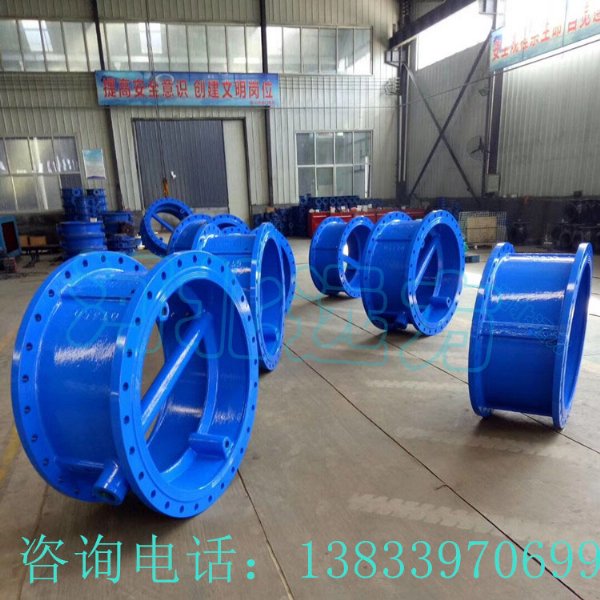

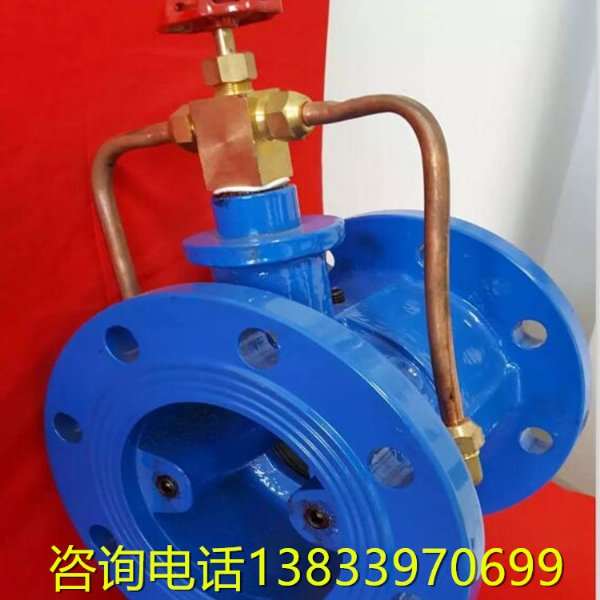

微阻缓闭蝶式止回阀 HH48.49X止回阀 远方管道设备

  • 价格:120元/台
  • 产地:河北省沧州市
  • 品牌:远方
  • 型号:HH48.49X
  • 规格:DN50-600mm
  • 联系:王丛 0317-8069518 13832756629
              联系我时请告知是在建材采购网看到的
  • 公司:河北远方管道设备有限公司
  • 产品介绍
    HH48.49X微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。HH48.49X微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用,反应良好。但是由于HH48.49X微阻缓闭蝶式止回阀自身的结构特点,所以不宜用于含有固体颗粒和粘度较大的微阻缓闭蝶式止回阀介质。关于HH48.49X微阻缓闭蝶式止回阀的相关内容还有很多,以下是详细介绍:

    一、HH48.49X微阻缓闭蝶式止回阀主要特点:

    1、橡胶缓冲,启闭平稳,无震动,无噪音。

    2、比老式止回阀流阻小,有明显的节能效果。

    3、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

    4、缓闭系统性能优良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破环性水锤。

    5、橡胶软密封,封闭性能好,耐磨损,使用寿命长。

    二、HH48.49X微阻缓闭蝶式止回阀的结构组成

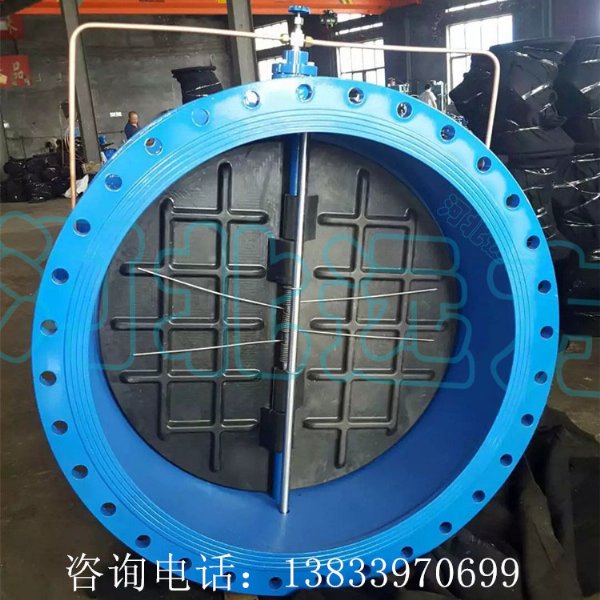

    HH48.49X微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀组成,其中回位弹簧是压紧力卸除后,使接合元件恢复到起始位置的弹簧,而针型阀则是一种可以精确调整的阀门,其功用是作开启或切断管道通路用,这两个部件的使用对于HH48.49X微阻缓闭蝶式止回阀来说有着重要的意义。

    三、HH48.49X微阻缓闭蝶式止回阀的具体参数

    1、适用温度:0-80℃(如需要,可达220℃)

    2、公称通径:40-1000mm

    3、缓闭时间:3-60秒

    4、公称压力:1.0-2.5MPa

    5、适用介质:清水、污水、海水

    四、HH48.49X微阻缓闭蝶式止回阀的工作原理

    HH48.49X微阻缓闭蝶式止回阀的工作原理主要依靠进口介质的推力作用,将两块阀瓣平稳推开。在此同时,进口的压力介质进入油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端,使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时,介质将产生回流,此时阀瓣在弹簧和介质回流的作用下,将自动关闭。但由于活塞杆处于伸出的位置,顶住阀瓣不能全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭,达到既防电机逆转又起消除静音作用。
