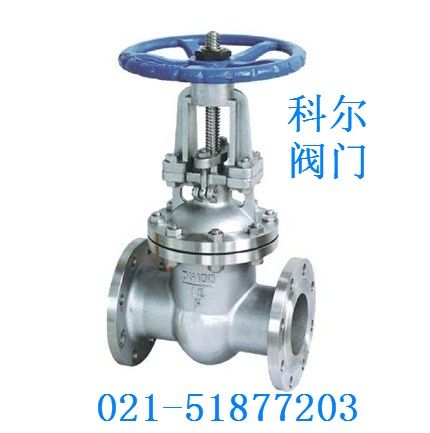

不锈钢闸阀Z41W
型号： Z41W 口径： DN25-DN500
压力： 6.4MPA-10MPA 材质： 304/316(R)/304L/316L
闸阀又称
闸板阀或
闸门阀，应用*广泛的一种阀门。它是通过闸板的升降来
控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
性能范围Specifications
型号
Type 公称压力Nominal Presure 试验压力Test Pressure 工作温度（℃）Working Temperature 适用介质SuitableMedium
强度（水）（Mpa）
密封（水）空气（Mpa）
低压密封空气（Mpa）
Z41H-16C
Z41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
硝酸类
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID
醋酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 NITRIC ACID
硝酸类
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 ACETIC ACID
醋酸类
主要零件材料 Material for main parts
零件名称
Part name 材料 Material
Z24Y-16I
－25I
－40I Z24W-16P
－25P
－40P Q41W-16R
－25P
－40R
阀体、阀盖
Body donnet 铬镍钢Ci Ni steel 铬镍钛钢
Ci Ni Ti 铬镍铝钛钢
Ci Ni Mo Ti steel
阀板Wedge gate
合金钢＋
硬质合金Alloy steel＋corbiddealloy
阀杆Stem 合金钢Alloy steel
阀杆
螺母Stem nut 铝铁青铜 Al bronze
手轮Hand wheel
灰铸铁、可锻铸铁 Csatiom forageable casriron
主要连接尺寸和外形尺寸Main connecting and overall dimensions
型号
Type 公称通径DN
NominalDiameter 尺寸（mm）? Dimensions
L D D1 D2
H b-f Z-φd D0
Z41W-40P(R) 15 130 95 65 45 170 16-2 4-14 40
20 150 105 75 55 190 16-2 4-14 51
25 160 115 85 65 205 16-2 4-14 58
32 180 135 100 78 270 18-2 4-18 66
40 200 145 110 85 310 18-3 4-18 76
50 230 160 125 100 371 20-3 4-18 88
65 290 180 145 120 391 22-3 8-18 110
80 310 195 160 135 455 22-3 8-18 121
100 350 230 190 160 551 24-3 8-23 150
125 400 270 220 188 628 28-3 8-25 178
150 450 300 250 218 708 30-3 8-25 204
200 550 375 320 282 885 38-3 12-25 260
250 650 445 385 345 960 42-3 12-30 313
Z41W-64P(R) 15 170 105 75 55 140 18-2 4-14 41
20 190 125 90 68 195 20-2 4-18 51
25 210 135 100 78 210 22-2 4-18 58
32 230 150 110 82 280 24-2 4-23 66
40 240 165 125 95 328 24-3 4-23 76
50 250 175 135 105 390 26-3 4-23 88
65 280 200 160 130 410 2
