1.简介

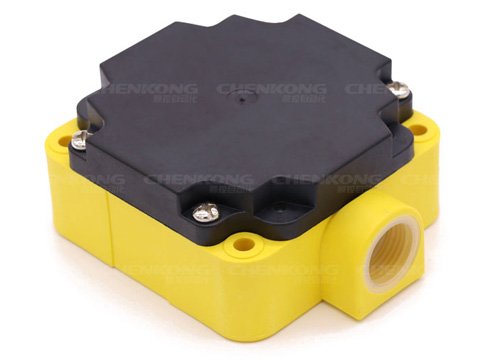

CK-T060是一款基于射频识别技术的低频RFID标签
读卡器，读卡器工作频率为125KHZ，支持对EMID、FDX-B等符合国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS232/RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到*小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。
2.产品特性
◆工作电压：10-30V；
◆功耗：1.3W；
◆电路保护：带极性接反保护；
◆工作频率：125KHZ；
◆支持标签类型：EMID、FDX-B；
◆读卡距离：200mm(标准IC卡)；
◆通信接口：RS232/RS485；
◆通信协议：工业MODBUS RTU通信协议；
◆工作湿度：10－90％ RH；
◆工作温度：-25℃－+85℃；
◆防护等级：IP-65；
◆外壳材质：ABS工程塑料。
3.电气参数
物理及环境特性：
项目
技术参数
操作温度
-25℃~85℃
存储温度
-25℃~120℃
湿 度
5％~95％非凝结状态
重 量
230g
跌落测试
1.2米自由跌落
ESD性能
空气放电±15KV,接触放电±8KV
密封标准
IP67
电气参数指标：
项目
技术参数
工作电压
10-30V
功 耗
1.3W
电路保护
带极性接反保护
工作频率
125KHZ
支持标签类型
EMID、FDX-B
读卡时间
45ms
读卡距离
200mm(标准IC卡)
通信接口
RS485/RS232
通信协议
MODBUS RTU通信协议
4.CK-T060A通信连接
CK-T060A是基于RS485、MODBUS通信协议的高频读卡器，可支持多台读卡器联网工作，*多可同时在总线上挂载32台CK-T060A。
4.1接线说明
CK-T060A
接线端子定义如下：
图 4 -1 CK-T060A接线端子定义
CK-T060A:
VCC -- 读卡器
电源24V
GND -- 读卡器0V
A -- RS485通信口A线
B -- RS485通信口B线
4.2 CK-T060A单机接线图
CK-T060A单机工作时，接线如下：
图 4 -2 CK-T060A单机通信
4.3 CK-T060A多机通信接线图
CK-T060A支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：
图 4- 3 CK-T060A多机通信
4.4
通信电缆选择
为了提高通信可靠性和系统的EMI性能，用户可选择带屏蔽的
双绞线做为通信电缆，或者选用RS485通信*电缆。
4.5 通信距离与波特率关系
当使用0.56mm（24AWG）双绞线布线时，根据波特率的不同，*大传输距离理论值如下表：
表格 4 -1 波特率与通信距离关系表
波特率
*大传输距离
4800Bps
1200米
9600Bps
800米
19200Bps
600米
5.机械尺寸
机械尺寸：80mm*80mm*40.5mm
