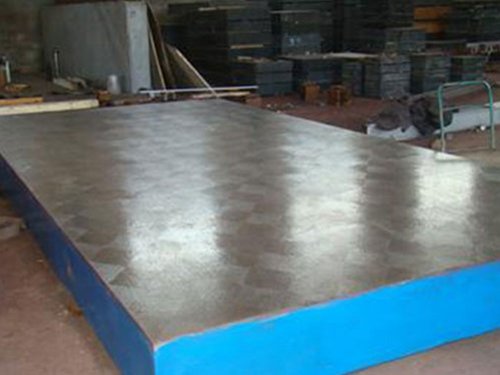

测量平板适用于各种检验、精度测量工作,主要用作机械工件检验测量中的基准面。 用途适用于各种检验、精度测量工作,主要用作机械工件检验测量中的基准面,检查零件的尺寸精度或形位偏差,并可作精密划线,在机械制造检验中是*不可缺少的平面基准
量具。
材质 高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度或自然时效2-3年)因此该产品的精度稳定,耐磨性能好。
规格编辑 200×200—2000×4000,(特殊规格可根据需方图纸制作或双方商定生产加工)
测量平板精度:按国家标准计量检定规程执行,分别为00/0、1、2、3和精刨六个等级。
规格 精度等级μm 规格 精度等级μm
0级 1级 2级 3级 精刨 0级 1级 2级 3级 精刨
100×100 4 8 26   2500×2500   72 180 270
200×100 5 10 20   3000×1000    168 248
200×200 5 10 20   3000×1500    174 154
300×200 6 12 24   3000×2000    184 275
300×300 6 12 24   3000×2500    186 276
400×300 6 12 24   3000×3000    210 300
400×400 6 12 24   4000×1000    210 300
500×300 6 12 24   4000×1500    210 300
500×500 7 14 28   4000×2000    219 310
600×400 7 14 28   4000×2500    228 340
600×500 7 14 28   4000×3000    240 360
800×500 8 16 32 80  5000×1500    249 370
800×600 8 16 32 80  5000×2000    255 375
900×600 8 16 32 80  5000×2500    264 390
1000×750 9 18 36 90  5000×3000    287 420
1000×1000 10 20 39 96  6000×1500    287 420
1200×1000  20 39 96  6000×2000    293 430
1500×1000  24 48 120  6000×2500    300 450
1500×1500  25 50 125  6000×3000    308 460
2000×1000  26 52 129  8000×1500    366 500
2000×1500   56 140  8000×2000    370 520
2000×2000   60 152 230 8000×2500    375 530
2500×1500   64 152 230 8000×3000    382 570
