机旁控制
水泵电机防爆操作柱基本参数
a）交流
电源频率：50Hz；
b）额定工作电压：DC220V、AC220V、AC380V；
c）额定工作电流：10A；
d）防爆标志：EXdeIIBT6 ExedIICT6；
e）防护等级：IP54。IP65；
f）防腐等级：WF1
3.操作柱在下列情况下能够可靠工作
a）安装地点的海拔不不超过2000m；
b）周围环境温度为-20℃～＋40℃，且24h内的平均值不超过35℃；
c）安装地点的空气相对湿度在温度为＋40℃时，不超过50％；在较低温度下允许有较高的相对湿度，***湿的月 平均***低温度不超过＋25℃，该月平均相对湿度不超过90％；
d）在无剧烈振动、冲击及摇动的地方；
e）在含有爆炸性气体环境场所；
f）在能防止雨水及滴水侵袭的地方；
g）污染等级为3级。
h）安装类别：II类
机旁控制水泵电机防爆操作柱适用范围:
适用于爆炸性气体环境1区、2区；
适用于可燃性粉尘环境20区、21区、22区；
适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；
适用于温度组别为T1～T6的环境；
适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境；
用于照明或动力线路的电源配电。
水泵、排水泵，
污水泵，
排污泵，
油泵、电机、
变频器、阀门、
风机，
搅拌机，
粉碎机，
破碎机，
空压机 功率：0.55KW 0.75KW 0.97KW、1.5KW、2KW、5.5KW、7.5KW.11KW.15KW.18.5KW.25KW.30KW.45KW
控制方式：远程、就地、现场、两地
材质：铝壳、
钢板、
不锈钢、工程塑料、

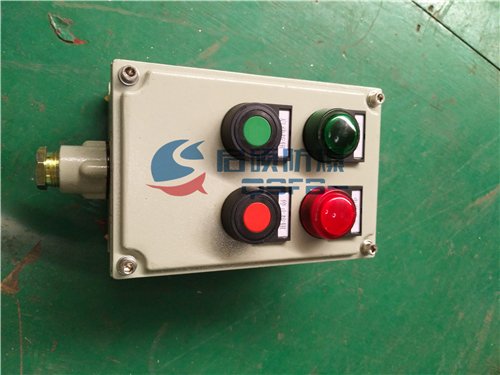

机旁控制水泵电机防爆操作柱主要结构
操作柱壳体的外壳采用铝合金压铸成型，表面高压静电喷塑，内装指示灯、按钮、万能
转换开关和
电流表，可根据用户要求配装其他仪表，
防爆按钮采用超声波封装工艺，保证了可靠的结合强度，按钮的功能可以两单元自由组合，防爆指示灯采用特殊的设计，交流220V~380V通用。
外露坚固件均用不锈钢，采用防掉式设计，便于用户安装，维护；可根据用户要求，配装
防雨罩，采用
钢管或电缆布线。
订购须知：
分单元中详细注明开关,按钮,指示灯,电流表各自的参数，如数量,规格,电压等。
2.1,开关：在选型时参照开关代号中的各种功能选取相应的开关，用户另有特殊要求的请在订货选型前与本公司 工程技术人员澄清，我公司可根据要求特制。
如：开关选用功能代号为A，则注为：K1-1A。
2.2,指示灯：选型时根据所需指示灯的颜色,电压,数量注明指示灯代号。
如：指示灯选用两灯红绿各一，电压为AC220V， 则注为：D2-1Rd/1Gd； 指示灯选用两灯均为红色24V，则注为D2-2Rb。
2.3,按钮：选型时注明按钮的数量,按钮头结构,触头型式等参数，注明选用按钮的代号。
如：两按钮均为一常开一常闭，按钮结构为标准型按钮， 则注为：A2-2Ⅰa
如：两按钮一只为一常开一常闭，一只为二常开，按钮结构为标准型按钮，则注为：A2-1Ⅰa/1Ⅱa。
2.4,电流表：选型时请*电流表的量程及数量。
如：电流表量程为200/5，数量为1，则注为：B1-1(200/5)；
如：电流表数量为二,量程一只为200/5,一只为100/5， 则注为：B2-1(200/5)/1(100/5)。
水泵机现场防爆按钮箱订货代号
总单元和分单元选定后组合一起就是完整的选型代号
如订货代号为：BZC51-A2B1D2G
A2-2Ⅰ
B1-1(200/5)
D2-1Rd/1Gd
此产品为：二钮一表二灯挂式，表量程为200/5，指示灯为220V
红,绿各1个，2个按钮规格均为一常开一常闭。
