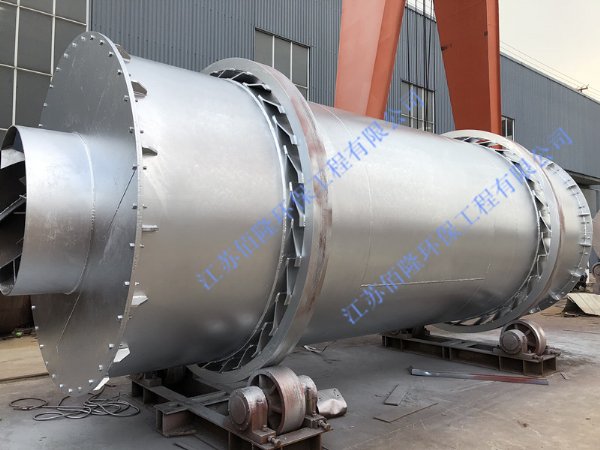

ZCSH套筒三筒
烘干机一定湿度和粒度范围内颗粒物料，如干粉
砂浆行业用的黄砂，铸造行业用的各种规格型砂，建材水泥行业用的高炉矿渣，小立度占土，化工行业用不起化学变化、不怕高温及烟尘弄脏的小颗粒物料。根据不同行业对烘干后物料水分要求，烘干后物料含水量可以达到1~0.5％以下。
进入烘干机内的物料以不粘筒避及扬料板为宜。进入烘干机内交换的气体温度不宜高于750℃如有特殊要求高温烘干，烘干机的入口处内筒及扬料板可用耐热
钢板制造。
ZCSH套筒式三筒烘干机的主要技术规范
ZCSHφ2.0×4.5m套筒式三筒烘干机的主要技术规范：
项目 单位 规格（m）φ2.0×4.5m
外套直径 M 2.0
外筒长度 M 4.5
筒体容积 M3 14.13
筒体转速 Rpm 6-8
矿渣初水份 ％ 8-10
矿渣终水份 ％ 1
黄砂初水份 ％ 8-10
黄砂终水份 ％ 0.5-1
*高进气温度 ℃ 700～750℃
生产能力 T∕h 黄砂13-17矿渣10-15
电动机型号 Y2-160m-4
电动机功率 KW 5.5×2
减速机型号 XWD-5.5KW-8
减速机速比 1 23
设备重量 15T
ZCSHφ2.5×6m套筒式三筒烘干机的主要技术规范：
项目 单位 规格（m）φ2.5×6.0m
外筒直径 M 2.5
外筒长度 m 6
筒体容积 M3 29.43
筒体转速 Rpm 6-8
矿渣初水份 ％ 10-12
矿渣终水份 ％ 1
黄砂初水份 ％ 8-10
黄砂终水份 ％ 0.5-1
*高进气温度 ℃ 700-750℃
生产能力 T∕h 黄砂21-28矿渣18-25
电动机型号 Y2-132m-4
电动机功率 KW 5.5×4
减速机型号 XWD-5.5KW-5
减速机速比 1 23
设备重量 20T
ZCSHφ3.2×7m套筒式三筒烘干机的主要技术规范：
项目 单位 规格（m）φ3.2×7m
外筒直径 M 3.2
外筒长度 M 7
筒体容积 M3 56.26
筒体转速 Rpm 6-8
矿渣初水份 ％ 10-12
矿渣终水份 ％ 1
黄砂初水份 ％ 8-10
黄砂终水份 ％ 0.5-1
*高进气温度 ℃ 700-750℃
生产能力 T∕h 黄砂45-47.5矿渣40-50
电动机型号 Y2-160m-4
电动机功率 KW 7.5×4
减速机型号 XWD-7.5KW-8
减速机速比 1 23
设备重量 38T
ZCSHφ3.6×8m套筒式三筒烘干机的主要技术规范：
项目 单位 规格（m）φ3.6×8m
外筒直径 m 3.6
外筒长度 m 8
筒体容积 M3 81.38
筒体转速 Rpm 6-8
矿渣初水份 ％ 10-12
矿渣终水份 ％ 1
黄砂初水份 ％ 8-10
黄砂终水份 ％ 0.5-1
*高进气温度 ℃ 700～750℃
生产能力 T∕h 黄砂65-70矿渣60-65
电动机型号 Y2-132m-4
电动机功率 KW 15×4
减速机型号 XWD-11KW-8
减速机速比 1 23
设备重量 50T
一、ZCSH套筒式烘干机的机构及工作原理。
烘干机工作原理：
ZCSH套筒式三筒烘干机的结构如图所示，顾名思义，套筒式三筒烘干机是由三个不同直径的同心圆彼此相嵌组合而成，作为烘干机的主体。
主体通过两端的轮带4水平旋转在两端的四个托轮5上，筒体的入料端设有燃油、煤气、燃煤等
热风炉装置、卸料端没有
防尘罩及自动下料装置。防尘罩通过
管道与
除尘器相联，
除尘设备、喂料设备及输送设备可根据用户工艺条件和要求另行设计。
ZCSH套筒式烘干机的烘干过程是这样实现的，被烘干的物料由入料端喂入烘干机内筒，物料通过内筒的螺旋导向板进入内筒，内筒内部设有很多螺旋状扬料板，物料通过筒体的回转，被扬料板不断的拨起并作纵向运动，物料到达内筒的左端因自重的作用进入中筒，对过导向板，在筒体回转作用下物料被推回中筒，在中筒扬料板的作用下物料向右运动，直到中筒右端，物料在自重作用下落入外筒。同样道理，物料在外筒螺旋扬料板的作用下折回向左运动，直到外筒左端。在封堵外导料锥的作用下落入出料端筒体内。烘干机主机的1、2、3、三个同心圆筒内，设有不同数量、不同角度的曲面螺旋状扬料板，每个筒体的端部设有导向板。套筒式短筒烘干机主体通过两个减速机6，分别驱动两端的两个传动托轮5，使轮带4绕中心转动待烘干机的湿物经喂料设备，入料管喂入内筒3的入料端，湿物料通过螺旋导向板迅速推向螺旋扬料板，随着筒体的旋转，设在四个筒内的螺旋式扬料板臻使物料被举升的同时，不断的翻滚、抛散并向出料端作纵向运动与此同时从热风炉来的热气流，先后进入内筒3、中筒2、外筒1与物料进行强烈的热交换。由于金属钢板比被烘干的物料导热快，筒体的钢板、扬料板首先受热，然后又把热量以传导和辐射的方式传给物料，物料受热后温度升高，当温度升高到水份蒸发的温度时，水蒸气从物料中分离出来，随烟气经除尘器后排入大气中，从而达到物料烘干的目的。
二、ZCSH套筒式三筒烘干机的特点：
ZCSH套筒式烘干机具有结构紧凑，占地面积少，是相同产量单筒烘干机占地面积的二分之一，工作可靠。能耗低、
热效率高。物料烘干效果好，容易实现自动化控制，操作人员少等特点。
ZCSH套筒式三筒烘干机的附属设备：有电磁振动
给料机、斗式
提升机、热风炉、传动系统、
振动筛、输送设备等组成。供给热风炉的
燃烧器有燃油、燃烧气、燃焦炭、燃煤。多种形式其中以燃煤*为普遍，用户订货时须注明。
