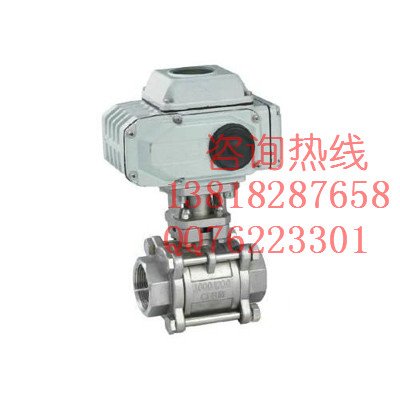

Q911F-16P电动内螺纹球阀

  • 价格:电询
  • 品牌:上海富地阀门
  • 型号:Q911F-16P
  • 联系:吕工 13818287658 18121348871
              联系我时请告知是在建材采购网看到的
  • 公司:上海富地阀门科技有限公司
  • 产品介绍
    1.流体阻力小,其阻力系数与同长度的管段相等。
    2.结构简单、体积小、重量轻。
    3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
    4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
    5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
    6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
    7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
    产品零件材料:
    Q911F-16P电动内螺纹球阀主要零件材料
    连接方式 内螺纹连接 对焊连接
    零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
     球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
     密封圈、填料 增强聚四氟乙烯、对位聚苯
    适用工况 适用介质 水、蒸汽
    、油品等 硝酸等腐
    蚀性介质 醋酸等腐
    蚀介质 水、蒸汽
    、油品等 硝酸等腐
    蚀性介质 醋酸等腐蚀介质
     适用温度 -29~180°C(增强聚四氟乙烯)、-29~300°C(对位聚苯)
    产品性能参数:
    Q911F-16P电动内螺纹球阀主要性能参数
    试验压力
    (Mpa) 公称压力(Mpa) 压力级(class) JIS(Mpa)
     1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
    强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
    密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
    气密试验 0.5~0.7
    产品外形及结构尺寸:
    Q911F-16P电动内螺纹球阀主要外形及结构尺寸
    公称通径 内螺纹连接 对焊连接
    mm inch D L
    (mm) H 管螺纹G B 重量
    (Kg) 尺寸(mm) 重量
    (Kg)
            L D1 D2
    10 3/8 10 60 57 3/8〃 95 0.34 70 10 18 0.32
    15 1/2 15 75 68 1/2〃 110 0.47 75 15 24 0.48
    20 3/4 20 80 70 3/4〃 110 0.68 90 20 28 0.68
    25 1 25 90 80 1〃 140 1.2 100 25 34 1.2
    32 11/4 32 110 85 11/4〃 140 1.9 110 32 41 1.9
    40 11/2 38 125 100 11/2〃 180 2.7 128 38 49 2.7
    50 2 50 144 110 2〃 180 3.9 154 50 62 3.8
    65 21/2 64 186 130 21/2〃 200 7.1 193 64 78 7.0
    80 3 78 206 150 3〃 250 11.5 222 78 94 11.4
    100 4 98 240 170 4〃 250 20.5 273 98 124 20.3
