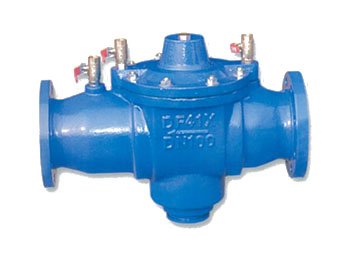

HS41X倒流防止器厂家

  • 价格:368元/台
  • 产地:河北
  • 品牌:北京万瑞宏昌
  • 型号:HS41X
  • 规格:DN40-DN200
  • 联系:陈双 13910806631
              联系我时请告知是在建材采购网看到的
  • 公司:北京万瑞宏昌自控阀门有限公司
  • 产品介绍
    一、概述:

    HS41X倒流防止器是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。

    HS41X倒流防止器为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。
    HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。起工作原理是:
    1、正常供水:
    A、清洁市政生活水从*一级止回阀经过排水器到第二级止回阀出口向用户供水,*一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与*一级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;
    B、当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
    C、如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
    2、密封失灵时
    防污隔断阀之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无?漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生?漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如*一级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。
    3、如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。

    倒流防止器主要技术参数



    公称压力

    公称通径

    适用介质

    适用温度

    法兰标准

    试验标准

    1.0~2.5MPa

    50~600mm



    0~80℃

    GB/T 17241.6GB/T 9113

    GB/T 13927API598



    倒流防止器主要部件材料



    序号

    零部件名称

    材质

    1

    阀体

    铸铁、球墨铸铁、铸钢

    2

    阀盖

    铸铁、球墨铸铁、铸钢

    3

    阀盘

    球墨铸铁

    4

    弹簧

    不锈钢、铬钒钢

    5

    防污阀

    黄铜
