球形

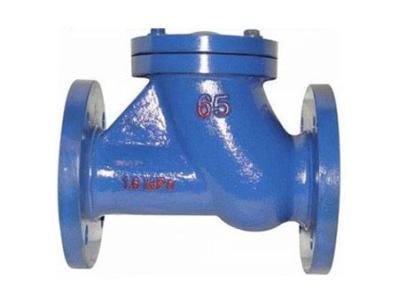

止回阀详细说明： 河北久运HQ41X
球形止回阀 HQ41X球形止回阀概述 本厂生产的HQ41X-10/16、HQ44X-10/16型球形止回阀及HQ45X多球形止回阀，采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。 球形止回阀HQ41X型型无磨损球形止回阀阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50％。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排水污泵，介质温度为0～80℃。 HQ41X球形止回阀主要技术参数 型号 公称压力MPa 试验压力PSMPa 工作温度℃ 壳体 密封 HQ41X-10/16 1.0 1.5 1.1 ≤80 1.6 2.4 1.76 HQ41X球形止回阀主要零部件 零 件 名 称 材 质 阀体、阀盖 球铁、铸钢 球架、档板 球铁、铸钢 球 体 碳钢包橡胶 HQ41X球形止回阀主要外形尺寸 公称通径 50 65 80 100 125 150 200 250 300 350
Lmm 216 241 293 305 381 403 495 622 698 787
Hmm 185 210 245 280 335 400 495 600 715 800
连接尺寸 PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 标准
