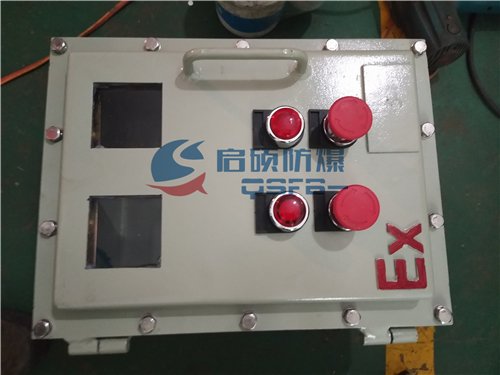

变频电动机防爆调速
控制箱结构布置是怎样的
我们将主回路设计成一个大单元，安装在长方形防爆腔内后壁，后壁上通过一个过度散热器与IGBT模块、
整流模块等发热元件接合，防爆外壳外壁加焊槽形散热器，过度散热器与槽形散热器通过热管相连接。
变频器内部产生的热量就通过防爆腔后壁 过度散热器 热管 槽形散热器散发出去。
特点
1.根据用户提供的电器原理图及主要技术参数选定相应的
防爆电器组合，确定
配电柜的外形尺寸，满足用户现场的需要
2.操作方式可根据要求制成面板上直接操作或开门后操作等形式；
3.可实现对电路中的参数、压力、温度等各种物理量进行计量和监测，通过内装各种防爆
电表或各种二次仪表来实现。
4. 全新的设计方案优化了同内部元件，进出线腔接线端于面板布局配置等。
5.产品结构更加合理，更经济实惠、性能更加完善
6.新型专利操作机构采用连动结构独立操作面板，采用卡扣方式安装于内部元件上
，结构紧凑合理、通用性强、操作方便．手感好。并且设有自动导向功能，
在检修后，盖板可以轻松合上.
变频电动机防爆调速控制箱可控设备：
水泵、排水泵、
电机、变频器、阀门、
风机功率：0.97KW、1.5KW、2KW、5.5KW、7.5KW
控制方式：远程、就地、现场、两地
材质：铝壳、
钢板、
不锈钢、工程塑料
等级：ExdIIBT4 dipa21t4/t6
防护：IP55/IP65
防爆变频调速
控制柜内部可装各种变频器（由用户选择或提供）、
断路器、信号灯、仪表等元件；
具有过流、短路、过电压、欠压、断相等多种保护，可数字显示频率、转速以及负载率或电流等，可手动调节频率，
可设定转速按时间变化的工艺曲线，也可由DCS系统给出信号来控制其频率；可使用
钢管或电缆布线可装载变频器功率可为
1.5~45KW，若需要大45KW的变频器，则请另外加以说明以定制的形式加工。
优点
1、能解决大功率电机高精度的转矩控制；
2、能实现大功率电机的软起、软停和过程控制；
3、多机联动时的功率平衡；
4、四象限运行时的再生制动和能量回馈，节能减排；
5、净化环境，安全生产；
6、延长设备使用寿命。
采购人员须知
1.如有相关图纸请提供，方便我公司技术工程师依据图纸设计本产品
；如没有相关产品图纸可依照以下相关内容来确认产品信息；
2.户外防雨防爆磁力
启动器产品相关型号；
3.被控制相关设备电机功率的大小，工作电压；
4.内部元件要求（如德力西、正泰、人民、常熟、施耐德、ABB等）用户可选择；
5.若配置总开关，请特别说明；总开关或分开关若配漏电保护功能、若采用塑壳式开关，请特别说明；
6.安装方式（常规挂式，立式，移动式）；
7.防爆等级要求、防护等于要求；
8.进出线口大小、数量、方向；
9.户外使用请特别说明；
10.如有其他问题，可直接与我联系。
