虚拟仪器测控实验系统NI myDAQ系列
一、myDAQ数据采集卡

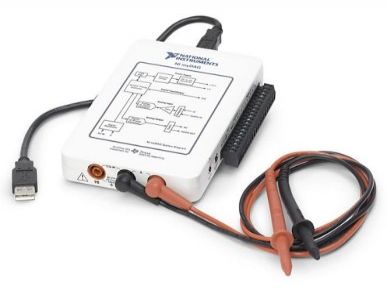

NI myDAQ 是一种使用 NI LabVIEW 软件的低成本便携式数据采集 (DAQ)设备，用户可使用它测量和分析实际信号。 NI myDAQ 适用于电子设备和
传感器测量。通过与计算机上的 NI LabVIEW 配合，用户可分析和处理获取的数据并可随时随地控制简单的进程。NI myDAQ 采用 USB 接口，提供了模拟输入 (AI) 、模拟输出 (AO) 、数字输入和输出 (DIO) 、音频、
电源和数字万用表 (DMM) 函数。
技术参数：
模拟输入 通道数量 2个差分或1个立体声音频输入
ADC分辨率 16位
*大采样率 200KS/s
定时精度 100ppm
量程 模拟输入 +10V、+2V、DC耦合
音频输入 +2V、AC耦合
输入FIFO容量 4095采样，供所有通道使用
模拟输出 通道 2个接地参考或1立体声音频输出
DAC分辨率 16位
*大更新频率 200KS/s
量程 模拟输出 +10V、+2V、DC耦合
音频输出 +2V、AC耦合
*大输出电流 2mA
输出阻抗 模拟输出 1Ω
音频输出 120Ω
输出FIFO容量 8191个采样（所有使用通道中）
数字I/O 数字线数量 8；DIO<0--7>
方向控制 每个端子可通过编程独立配置为输入或输出
更新模式 软件定时
下拉电阻 75KΩ
逻辑电平 5V兼容LVTTL输入；
3.3VLVTTL输出；
通用计数器/定时器 通道数量 1
精度 32位
内部时基时钟 100MHz
时基精度 100ppm
*大计数和脉冲发生更新速率 1MS/s
数据传输 编程I/O
更新模式 软件定时
myDAQ配套主实验箱:
·采用主实验箱+模块化实验板结构；
·电源输出功能：提供+5V、-5V、+12V、-12V
直流电源。
·实验面包板：170*65mm；
·采集卡接线端口：20针（适用美国NI公司myDAQ数据采集卡接口）；
·实验模块接线端口：20路；
·实验箱尺寸：52cm*33cm*15cm；
myDAQ配套实验对象：
1.实验模块：
·
压力传感器与调理电路模块；
·
电机调速与测速电路模块；
·
温度传感器与控温模块；
·光强度检测与
控制模块；
·磁场传感器与调理电路模块；
·
湿度传感器与调理电路模块；
·红外发射接收与调理电路模块；
·热释电传感器与调理电路模块；
·开关量信号控制和检测电路模块；
·可燃
气体传感器与调理电路模块；
·交通灯控制电路模块；
·音频传感器与调理电路模块；
·
热电偶传感器与调理电路模块；
·加
速度传感器与调理电路模块；
·超声波发射接收与调理电路模块；
·PH值酸碱度测量电路模块；
·悬臂梁电阻应变片与调理电路模块；
·
步进电机控制与位置检测电路模块；
·光
电池照度检测与控制模块；
2.实验内容：
·函数信号源实验；
·数字存储
示波器实验；
·
频谱分析仪实验；
·任意波形发生器实验；
·温度测量与温度控制PID实验
·光强检测与控制实验；
·湿度计检测实验；
·红外数据传输实验；
·
电子秤测重实验；
·电机调速与测速开环实验；
·电机调速与测速闭环PID实验；
·热释电人体感应实验；
·磁场场强检测实验；
·开关量信号控制和检测实验；
·
跑马灯与抢答器控制实验；
·自动控制窗帘系统实验；
·遥控电风扇系统实验；
·可燃气体检测实验；
·交通灯系统控制实验；
·音频分析测量实验；
·热电偶温度检测实验；
·加速度测量实验；
·振动测量实验；
·超声波测距实验；
·PH值测量实验；
·悬臂梁应力分析实验；
·步进电机控制与位置检测实验；
·光电池照度计实验；
myDAQ配套实训对象：
·myQuake NI miniSystem振动测量控制装置；
本装置使用NI myDAQ的模拟输出端口来驱动并控制振动平台产生地震P波。不同的建筑结构可以放置在这个平台上，用两个
加速度传感器通过模拟输入端口进行检测。
·myTemp NI miniSystem材料保温特性装置；
本装置使用NI myDAQ的模拟输入端口读取三路热敏电阻传感器信号。可以探索材料科学与绿色工程的重要概念，包括热传递、热传导、热对流和热辐射。
·myVtol NI miniSystem垂直起降飞行动力学装置；
本装置使用可变PC风扇来产生单自由度（DOF）装置所需的上升力。风扇的飞行距离通过霍尔效应传感器来测量。该系统可用于基础飞行动力学、运动控制和比例积分微分(PID)控制等的基础概念教学中。学生可以直接探索这些概念，控制系统悬停、垂直起飞和降落，从而了解与直升机或鹞式喷气机相似的应用。
·双容
水箱液位控制装置；
本装置使用NI myDAQ的模拟输出端口来驱动并控制
水泵，用模拟输入端口通过
液位传感器测量水箱液位。用数字端口通过
流量传感器测量液体流量。
实训内容：
1.差压传感器的零点迁移和性能测试；
2.液位测量和控制；
3.流量传感器标定；
4.压差损失观察；
5.单容自衡水箱的对象特性测试；
6.双容自衡水箱的对象特性测试；
7.单容水箱液位PID控制；
8.双容水箱液位PID控制；
·太阳能电池检测实训装置；
本装置使用NI myDAQ的模拟输出端口来驱动并控制模拟一个太阳光源，用模拟输入端口通过温度传感器测量光伏电池温度，通过光照传感器测量光照度，通过电流电压传感器检测光伏电池的电流电压。
实训内容：
1.光伏电池电流监测；
2.光伏电池电压监测；
3.光伏电池温度监测；
4.光伏电池照度监测；
·人工气候室监控实训装置；
本装置使用NI myDAQ的模拟输出端口来驱动并控制加热和制冷系统及光照度，用模拟输入端口通过温度传感器测量环境温度，通过光照传感器测量光照度，通过湿度传感器测量环境温度。
实训内容：
1.环境温度PID控制；
2.环境湿度PID控制；
3.环境光照度监测控制；
NI myDAQ基础实验板：
1.电路实验板；
2.模电实验板；
3.数电实验板；
4.信号与系统实验板；
配套软件：
1.提供LabVIEW软件 VIs 驱动程序；
2.提供教学用Labview软件样例程序；
3.提供DSOlab信号综合分析软件；
4.NI myDAQ配套 软件；
