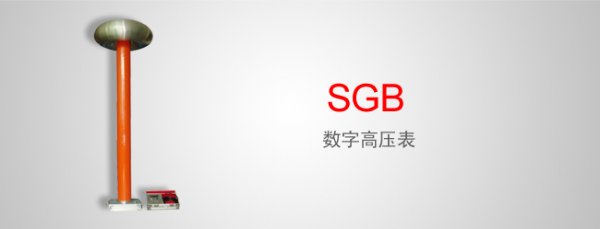

SGB 数字高压表是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。
产品特点
SGB 数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。
SGB 数字高压表系便携式结构，整机用铝合金
包装箱作机壳，使用、携带十分方便。
产品参数
型号 SGB -50 SGB -100 SGB -200
量限（kV） AC 50 100 200
DC 50 100 200
准确度 AC 1.5％ 1.5％ 1.5％
DC 1.0％ 1.0％ 1.0％
阻抗 R(MW) 600 1200 2400
C(pF) 400 200 100
使用环境
温度： 20℃±15℃
相对湿度：￡80％
产品外形尺寸及重量 型 号 SGB -50 SGB -100 SGB -200
外形尺寸(mm) 200x200x520 200x200x850 300x300x1000
重 量 (kg) 6.5 9.5 24.5
使用说明
SGB 数字高压表为通用型数字高压表，由高压分压器和低压显示表构成,用*电缆连接为一套完整的高压测量装置。
接线
SGB 数字高压表由高压分压器上端均压罩为高压端，可直接输入被测高压，下端有*接地端，供接地使用。用*电缆连接高压分压器和低压显示表，并选择相应的电压和量限即可开始测量。
工频高电压测量
连接测量线路后，将低压显示表功能开关切换至AC档，选择High档，直接测量工频高压，读数即为kV数。如测量电压低于200kV时，可将功能开关切换至Low档，以获得更高精度的读数。
直流高电压测量
连接测量线路后，将低压显示表功能开关切换至DC档，选择High档，可直接测量直流高压，读数即为kV数。如测量电压低于200kV时，可将功能开关切换至Low档，以获得更高精度的读数。
接地
高压分压器下端装有*金属接地端，每次使用前都必须将接地端可靠接地。
注意：使用前必须检查接地。
--------------------------------------------------------------------------------
