风机盘管
温控器应用于商业、工业及民用建筑物。可对采暖、冷气的中央
空调末端风机盘管、水阀进行控制。使所控场所环境温度恒定为设定温度范围内。温度设定拔盘指针应设定为所需恒定温度位置。 拔动开关功能分别为:
电源开关(开ON-关OFF);运行模式开关(暖气HEAT-冷气COOL), FAN风速开关(低速L-中速M-高速H)。 可控制设备:三档风机盘管风速,三线电动阀,二线电动阀,也可接
电磁阀、开关型风阀或三线型风阀。外型尺寸
折叠优点
1、温度设定通过旋钮设定、方便、直观
2、可直接装与墙上的标准
接线盒上
3、外观美观,性能可靠
4、开关采用拨动式,手感舒适,寿命长久
5、可以控制二线或三线型电动(球)阀
6、可用于控制风机盘管和电动(球)阀或风阀等设备
7、双金属大膜盒片盒感温元件能按要求确保准确的温度控制
8、自动冷热转换可由
管道恒温器控制(指某些型号的恒温器)
9、特殊功能:a. 超限停 b. 安全保护罩 c. 用于特殊安装需要的墙挂方式
10、所有型号的恒温都具有热量预感器,热量预感器能进一步改进热冷温度控制
中央空调温控器分为电子式和机械式两种,按显示不同分为液晶显示和调节式。
中央
空调温控器是通过程序编辑,用程序来控制并向
执行器发出各种信号,从而达到控制
空调风机盘管以及
电动二通阀的目的。
中央空调温控器专为控制风机盘管开发设计,广泛应用于加热、制冷、通风的等暖通控制。风机的速度可通过调节风速按钮手动控制或自动控制,以达到控制室温的目的。
优点:
1、温度设定通过旋钮设定、方便、直观
2、可直接装与墙上的标准接线盒上
3、外观美观,性能可靠
4、开关采用拨动式,手感舒适,寿命长久
5、可以控制二线或三线型电动(球)阀
6、可用于控制风机盘管和电动(球)阀或风阀等设备
7、双金属大膜盒片盒感温元件能按要求确保准确的温度控制
8、自动冷热转换可由管道恒温器控制(指某些型号的恒温器)
9、特殊功能:a. 超限停 b. 安全保护罩 c. 用于特殊安装需要的墙挂方式
10、所有型号的恒温都具有热量预感器,热量预感器能进一步改进热冷温度控制
操作方法
1、开关机:把
拨动开关拨动到ON位置,温控器开机;把开关拨动到OFF位置,温控器关机。
2、工作模式设定:把拨动开关拨动到COOL位置,温控器设定为制冷模式;把拨动开关拨动到HEAF位置,温控器设定为制热模式。
3、温度设定:机械式温控器,采用旋钮式设定温度,把红点对着面板标明的温度数据即可。
4、风速设定:把开关拨动到LOW位置;温控器设定为低档风速;把开关拨动到WED位置,温控器设定为中档风速;把开关拨动到High位置,温控器设定为高档风速。
安装方法
1、用小一字
螺丝刀把温控器上面的螺丝拧松,取下面壳。
2、接好
电源线,一定根据接线图正确接线。
3、用配备的
螺丝钉把温控器底板固定在墙上,再把面壳扣上底版即可。
中央空调温控器应用于二管制、四管制水系统或风系统的温度控制。通过环境温度 和设定温度的比较结果,控制空调系统末端的风机盘管及电动阀、电动
球阀或风阀的工作状态,以达到调节环境温度、舒适和节能的目的。

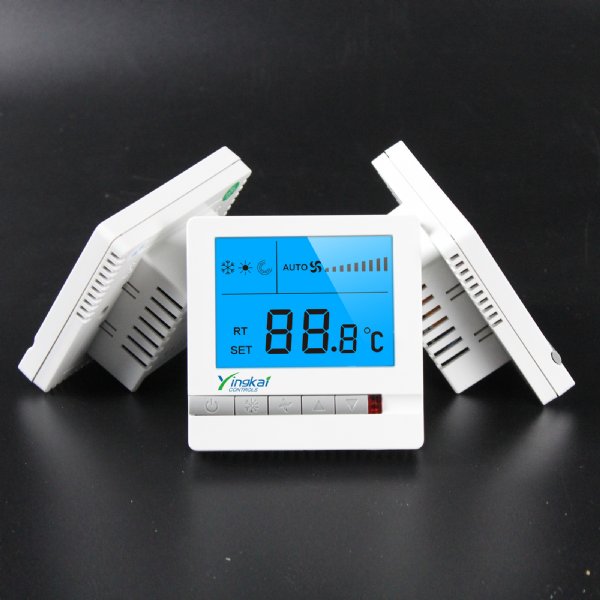

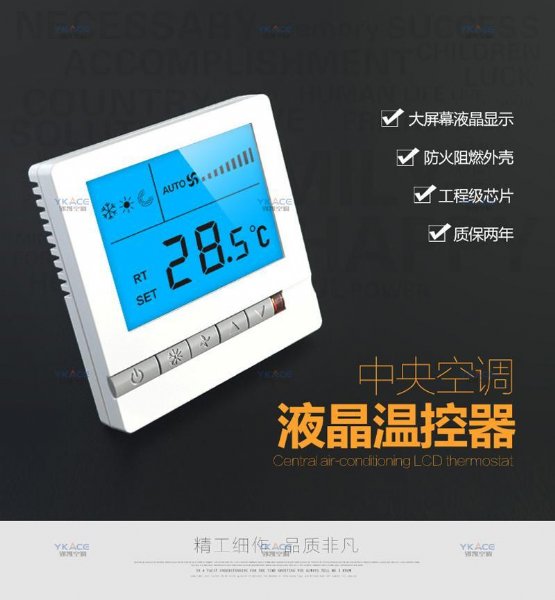

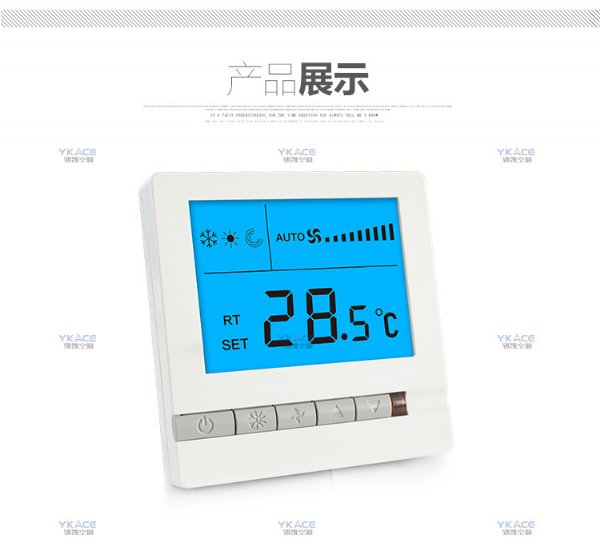

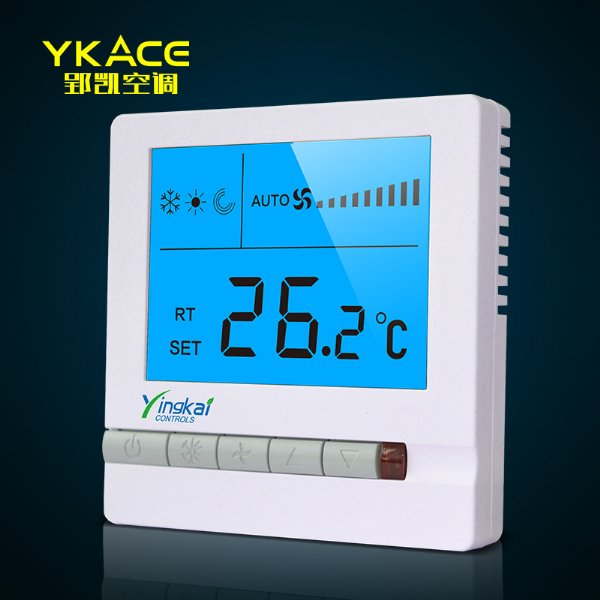

中央空调温控器,采用微电脑控制技术,轻触按键操作,大屏幕液晶显示,操作简单、性能稳定、工作可靠。符合国家电气安全标准。
技术参数
2 高雅、时尚的外观设计,适合高档商场、酒店、办公室及家居
2 大屏幕液晶显示,轻触按键操作
2 用图形符号显示加热、制冷、通风、风速等工作模式和状态
2 显示环境温度、设定温度
2 可按键选择加热、制冷或通风等工作模式
2 可按键选择风机风速自动转换或手动运行
2 风机、阀门均为开关控制
2 可**保持状态及设置的数据
2 需要时可选择停机后启动低温保护模式
2 掉电记忆功能(E功能为选配),可记忆掉电前1分钟的状态,并在来电后自动恢复至掉电前的状态
感温元件: NTC
控温精度: ±1℃
温度设置: 5~35℃
显示范围: 0~50℃
工作环境: 0~45℃
湿 度: 5~95% RH(不结露)
按 键: 轻触按键
电源电压: AC 85~260V,50/60Hz
自耗功率: < 1 W
接线端子: 可连接2×1.5 mm2或1×2.5 mm2的导线
负载电流: 2 A(阻性负载),1 A(感性负载)
外 壳: PC+ABS阻燃材料
外形尺寸: 86×86×13 mm(宽×高×厚)
安装孔距: 60 mm(标准)
防护等级: IP30
操作寿命
继电器开关次数大于100,000次
