PH

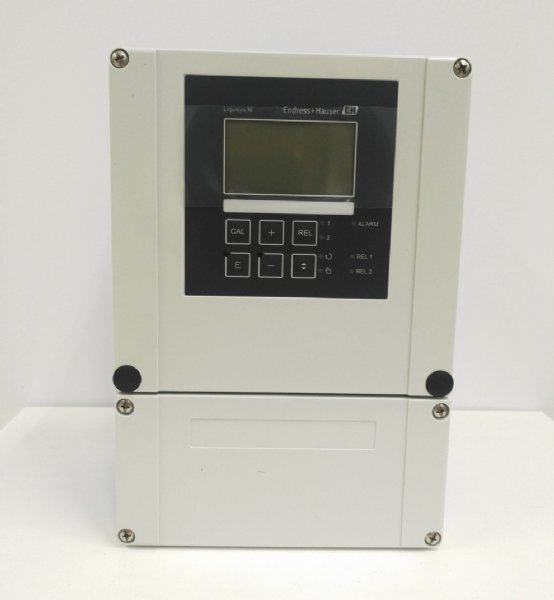

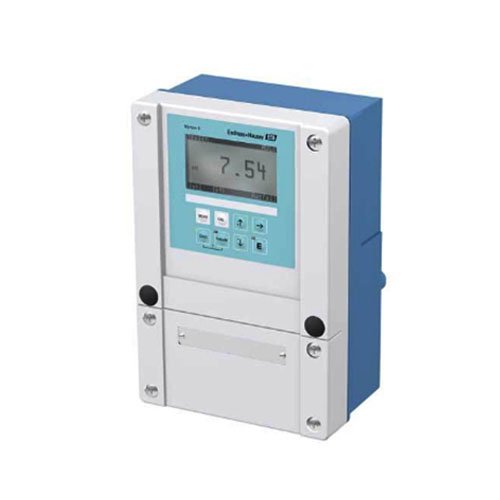

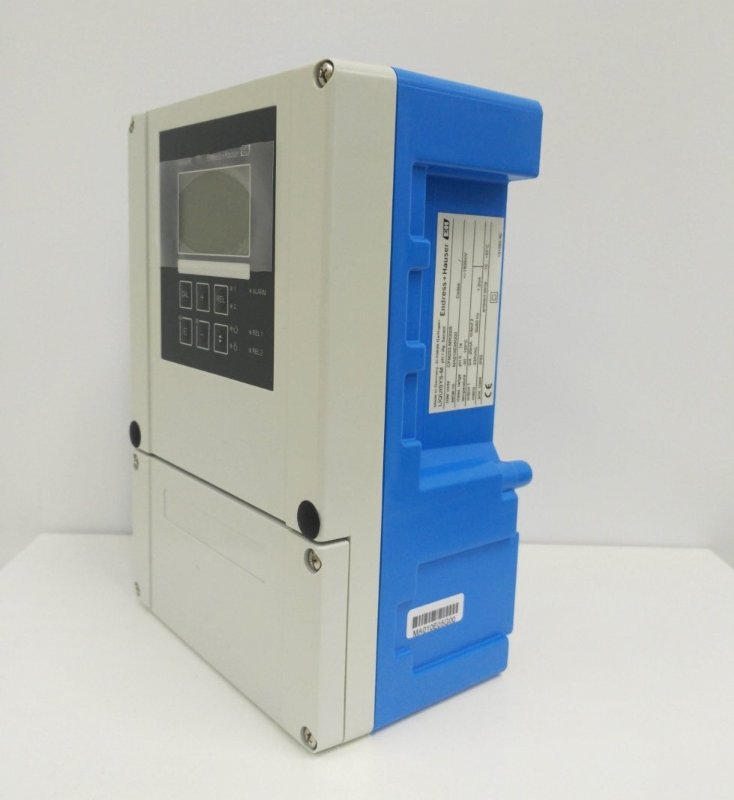

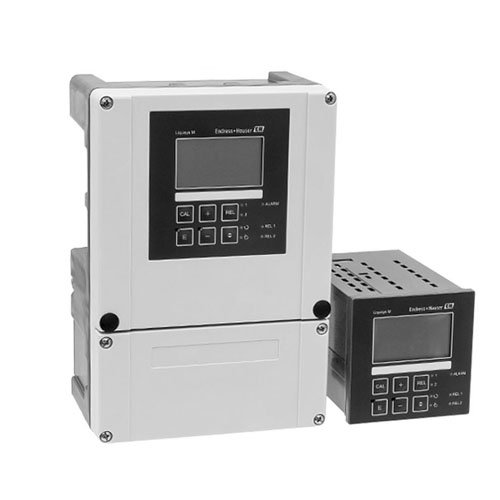

变送器CPM253-MR0005德国E+H是一个标准的pH/ORP变送器，用于模拟和数字Memosens的
传感器。凭借连续的合理性、测量过程和传感器的检测，提升操作安全性。无论从众多的硬件和软件模块中如何选择，例如
继电器和总线通信，它都能完全适应测量任务。它还允许随时对变送器进行升级，它简单的菜单和出厂校准使配置和操作方便快捷。
PH变送器CPM253-MR0005德国E+H优势：
更高的操作安全性：持续的过程检查系统，自定义报警设置，优化的Memosens接口能够实现可靠的传感器连接。
可靠的自我监测：传感器检查系统用于pH电极标定，标定真实性检查。
易于操作和维护：直观的用户界面，预校准Memosens传感器支持热拔插，直接手动触点控制。
减少维护工作量：通过报警或
限位开关出发自动清洗功能（使用Chemoclean）。
适合于各种应用场合：多种扩展形式，如P(ID)控制器、定时器等，可灵活适用于所有过程。
PH变送器CPM253-MR0005德国E+H特征和规格
测量原理 ORP /氧化还原电极
应用 水、废水、过程水
特点 四线制变送器
设计 pH/ORP现场外壳，PC/ABS材质
材料 PC/ABS外壳
尺寸 247x170x115mm
温度传感器 显示及电流输出
防爆认证 否
入口防护 否
输入 单通道变送器
输出 0/4-20mA, Hart, Profibus.
其他认证 CSA通用型
PH变送器CPM253-MR0005德国E+H的供货清单如下：
• CPM253 变送器，1 台
• 插入式螺纹
接线端子，3 针，1 个
• Pg 7 缆塞，1 个
• Pg 16 缩径缆塞，1 个
• Pg 13.5 缆塞，2 个
• 《操作手册》，1 套
• HART 型变送器：
《HART 通信操作手册》，1 套
• PROFIBUS 型变送器：
《PROFIBUS PA/DP 通信操作手册》，1 套
PH变送器CPM253-MR0005德国E+H性能参数
参考操作条件参考温度： 25 ˚C (77 ˚F)
测量值分辨率pH 值0.01 pH
ORP 1 mV/0.1 ％
温度0.1 °C
*大测量误差显示
pH Max.量程的0.5 ％
ORP Max.量程的0.5 ％
温度Max.量程的1.0 ％
信号输出
pH Max.量程的0.75 ％
ORP Max.量程的0.75 ％
温度Max.量程的1.25 ％
在参考操作条件下，测量误差符合DIN IEC 746 标准的一部分。
重复性Max.量程的0.2 ％
零点漂移玻璃电极pH 5.0...9.0 (标称值：pH 7.00)
锑电极pH -1.0...3.0 (标称值：pH 1.00)
ISFET 电极-500...+500 mV
斜率调节玻璃电极38.00...65.00 mV/pH (标称值：59.16 mV/ pH)
锑电极25.00...65.00 mV/pH (标称值：59.16 mV/ pH)
ISFET 电极38.00...65.00 mV/pH (标称值：59.16 mV/ pH)
偏置量pH ±2 个pH 单位
ORP ±120 mV/±50 ％
温度±5 °C，用于调节温度显示
可靠性电极检测系统(SCS (扩展软件包))
电极检测系统(SCS)监测pH 玻璃电极的高阻抗。超出阻抗值范围时，触发报警。
• 玻璃破裂是导致高阻抗值下降的主要原因。
• 导致阻抗值增大的原因如下：
– 电极干燥
– pH
玻璃膜磨损
传感器在线检测(过程检测系统，PCS (扩展软件包))
过程检测系统(PCS)检测测量信号是否处于停滞状态。在*时间内测量信号未发生变化时(多个测
量值)，触发报警。
导致测量值停滞的主要原因如下：
• 传感器被污染，或传感器未浸入在介质中
• 传感器故障
• 过程错误(例如：通过控制系统)
合理性检查
通常，始终以相同的pH 值标定pH 电极。因此，进行下次标定时，变送器视上一次标定的设定值
为缺省值。在标定过程中误更换标定液时(例如：首先使用pH 4 的标定液，随后使用pH 7 的标定
液；而不是首先使用pH 7 的标定液，随后使用pH 4 的标定液)，合理性检查确保标定结果合理。
电流输出设置(扩展软件包)
输出量程较大，且仍需要确保*量程范围内高分辨率输出时，可以通过表格进行电流输出设
置。可以使用双线性和平方根曲线。
电流输入
变送器的电流输入具有以下两种功能：
• 主流量低于流量下限值时，关闭控制器流量监测功能
• 控制器前馈控制
两种功能可以同时使用。
中和反应控制器(扩展软件包)
溶液中和反应需要特殊控制响应，单一P(ID)响应无法满足。变送器将两个P(ID)控制器用作特殊
的中和反应控制器。
过程安全
针对应用和操作人员需要不同的报警。因此，变送器可以针对每个错误设定独立的变送器故障信
号触点和错误电流。通过此方法可以抑制不需要的或非期望的报警信号。*多可以设置四个触点
开关，用作限位触点(同样适用于温度)、P(ID)控制器、或清洗功能。直接进行手动触点设置(通过
菜单设置实现)，可以快速查看限位值、控制触点和清洗触点。可以对偏差进行快速修正。
输入
测量值pH 值
ORP
温度
测量范围pH 0...14
ORP –1500...+1500 mV / 0....100 ％
温度
Pt 100 -50...+150 °C (-60...+300 °F)
Pt 1000 (CPM2x3-IS) -50...+150 °C (-60...+300 °F)
NTC 30K (CPM2x3-IS) -20...+100 °C (0...+212 °F)
输入阻抗> 1012 Ω (在标称操作条件下)，适用于标准电极
数字量输入电压10...50 V
电流消耗Max. 10 mA
电流输入4...20 mA，电气隔离
负载：260 Ω，20 mA 时(电压降：5.2 V)
信号分辨率Max. 700 位/mA
输出信号的*小间隔满量程的10 ％
绝缘电压Max. 350 VRMS / 500 V DC
辅助电压输出输出电压15 V ± 0.6 V
输出电流Max. 10 mA
触点输出阻性负载的开关电流(cos φ = 1) Max. 2 A
感性负载的开关电流(cos φ = 0.4) Max. 2 A
开关电压Max. 250 V AC，30 V DC
阻性负载的开关电流(cos φ = 1) Max. 500 VA AC，60 W DC
感性负载的开关电流(cos φ = 0.4) Max. 500 VA AC，60 W DC
限位触点吸合/ 断开继电器0...2000 s
控制器功能(可设置) 脉冲宽度/脉冲频率控制器，连续控制器
控制器响应方式P、PI、PD、PID、基本负载
控制增益Kp 0.01...20.00
积分响应时间Tn 0.0...999.9 min
微分响应时间Tv 0.0...999.9 min
脉冲宽度控制器的工作周期0.5...999.9 s
脉冲频率控制器的工作频率60...180 min-1
基本负载： *大动作变量的0...40％
报警功能(可切换) 稳态触点/ 瞬态触点
报警阀值的调节范围pH/温度：整个量程
报警延迟时间0...2000 s
下限值偏差监测时间0...2000 min
上限值偏差监测时间0...2000 min
供电电压取决于订购型号：
• 100/115/230 V AC +10/-15 ％，48...62 Hz
• 24 V AC/DC +20/-15 ％
