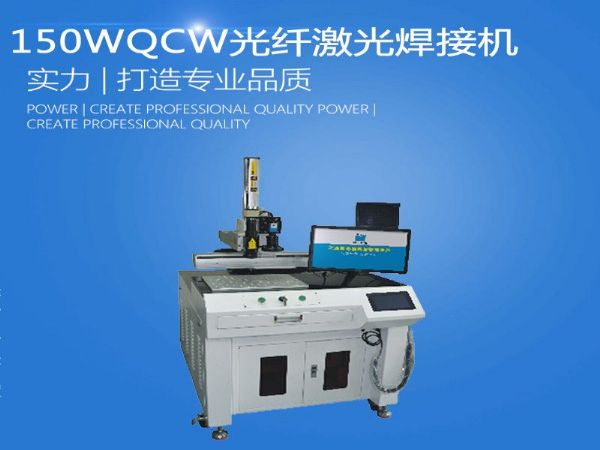

一.QCW激光
焊接机原理
激光焊接的工作是应用高能脉冲激光来实现焊接。激光
电源首先把脉冲氙灯点着，通过激
光电源对氙灯脉冲放电，形成一定频率，一定脉宽的光波，该光波经过聚光腔辐射到Nd3+:
YAG激光晶体上，激发Nd3+：YAG激光晶体发光，再经过激光谐振腔谐振之后，发出波长为1064nm脉冲激光，该脉冲激光经过扩束、反射、（或经光纤传输）聚焦后打在要焊接的物体上；在
PLC或工业PC机的控制下完成焊接。
二. 产品特点
1.QCW
激光焊接机是点焊、缝焊和长脉冲钻孔应用的理想选择。紧凑型结构设计。因其电
光转换效率＞30％且免维护运行等特点，成本效益要远远优于常规YAG
激光器。主要针对
薄壁材料，精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊；
2.极其出色的脉冲功率/能量稳定性；
3.低成本解决方案，同时兼具高峰值功率；
4.电光转换效率高于30％；
5.脉冲和连续两种工作模式；
6.内置脉冲发射器；
三.产品参数
设备型号
STHG150
激光类型
光纤激光器
激光波长
1064nm
激光输出*大平均功率
150W
*大激光单点能量
15J
*大激光峰值功率
1.5KW
脉冲频率
≤200Hz
脉冲宽度
≤50ms
电力需求
220v/50Hz/20A
整机功率
＜1KW
三．应用行业
广泛应用于手机通讯、电子原件、眼镜钟表、首饰饰品、五金制品、精密器械、汽车配件
工艺礼品等行业。
激光焊接可应用于钛、镍、锌、铜、铝、铬、铌、金、银等多种金属及其合金，钢、可伐
合金等合金材料间焊接。
