产品简介
PHYM系列

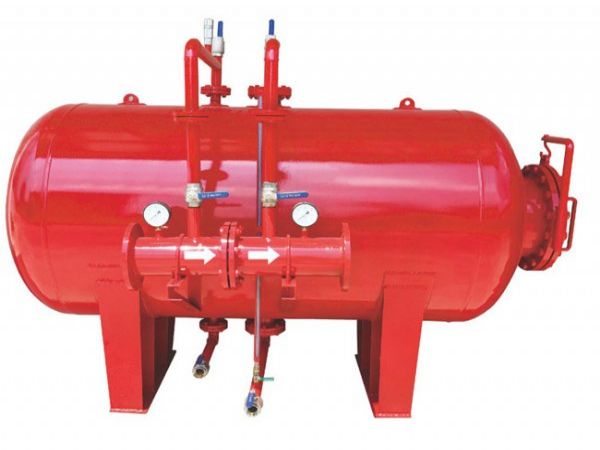

压力式比例混合装置由
压力罐、胶驀、比例
混合器、
安全阀、
排气阀、
压力表、
单向阀及各类
控制阀及
管道组成，由泵供给压力水，将泡沫液按一定比例置换出来后与压力水混合成泡沫混合液。由于胶囊将泡沫液与水隔开，泡沫液一次没用完，下次可以继续使用且混合精度稳定、可靠。
该装置适用的流量、压力范围大，压力损失小:在各种高、中、低倍数泡沫灭火系统中均得到了广泛应用。按结构形式可分为卧式和立式两种。
工作原理
当压力水流经比例混合器时，一部分压力水(3％-6％)由支管进入泡沫液储翻内挤压胶囊，，换出等量的泡沫液与另一涪分水(97％-94％)在比例混合器内混合成泡沫混合液提供给泡沫产生装置，产生空气泡沫进行灭火。
技术参数
工作压力范围（MPa) 0.6-1.2
压力降（MPa) ≤0.2
试验压力 强度（MPa) 1.5
密封（MPa) 1.32
储罐容积（m3） 0.5m3-10.0m3（其它规格根据客户需要定制）
主管通径（mm) DN80-DN250（其它规格根据客户需要定制）
配用比例混合器（L/s） 4L/S-360L/S（其它规格根据客户需要定制）
混合比 3％或6％
