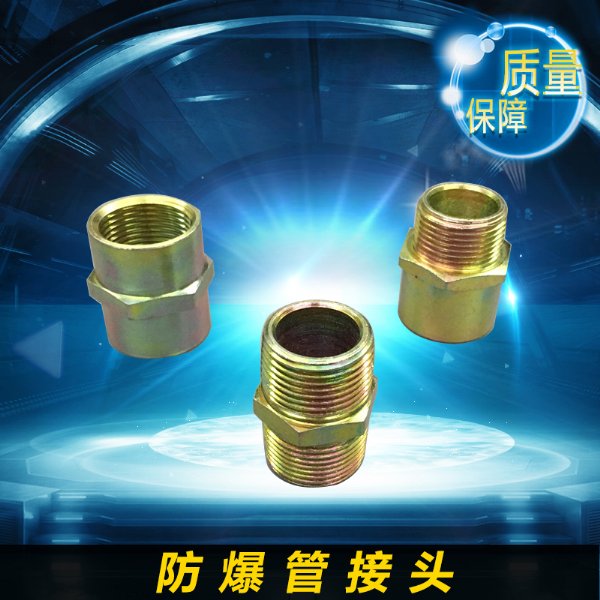

BGJ防爆管
接头应用范围
◆适用于石油开采、炼油、化工、军工等危险场所
钢管布线之间连接用;
◆适用于爆炸性气体环境的1区、2区场所;
◆适用于可燃性粉尘环境20区、21区、22区场所;
◆适用于IIA、IIB、IIC类爆炸性气体环境;
产品特色
◆采用优质碳素钢制成,材质可更具用户要求采用
不锈钢等;
◆螺纹规格可根据用户要求定制,如NPT、公制螺纹等。
产品描述
执行标准:GB3836.1、GB3836.2、GB12476.1
防爆标志:Exd IIC Gb/DIP A20
防护等级:IP55
技术参数
螺纹规格  外形尺寸
L  L1  L2  A  B  C
G1/2″  36 - - 30 27 26
G3/4″  36 - - 36 32 31
G1″  42 - - 42 38 37
G1 1/4″  48 - - 52 47 46
G1 1/2″   48 - - 60 55 54
G2″  54 - - 70 66 65
G2 1/2″  54 - - 88 83 82
G3″  60 - - 100 95 94
G4″  60 - - 127 122 121
G1/2″  40 18 18 30 27 14
G3/4″  40 18 18 36 32 18
G1″  48 20 22 42 38 25
G1 1/4″   48 20 22 52 47 32
G1 1/2″  48 20 22 60 55 38
G2″  54 22 26 70 66 50
G2 1/2″  54 22 26 88 83 65
G3″  60 24 30 100 95 70
G4″  60 24 30 127 122 100
G1/2″  40 16.5 16.5 25 22 14
G3/4″  40 16.5 16.5 30 27 18
G1″  48 20 20 40 35 24
G1 1/4″  48 20 20 50 45 32
G1 1/2″  48 20 20 58 52 38
G2″  54 22 22 67 62 50
G2 1/2″  54 22 22 85 80 65
G3″  60 25 25 98 93 75
G4″  60 25 25 125 120 100
G1  G2  L  A  B
G1/2″  G3/4″  25  31  27
G3/4″  G1″  28  41  36
G1″  G1 1/4″  30  50  45
G1 1/4″  G1 1/2″  30  55  50
G1 1/2″  G2″  32  70  65
G2″  G2 1/2″  35  85  80
G2 1/2″  G3″  36  100  94
G3″  G4″  36  125  120
订货须知:
◆按照产品型号逐条选择并注明防爆标志;
例如:需要隔爆型碳素钢一内一外G3/4螺纹防爆
管接头,则产品型号为BGJ-G3/4(内),G3/4(外) Exd IIC Gb/DIP A20;
◆
钢轨供货为优质碳素
钢材质,要求不锈钢或其他材质时请注明。
质保承诺
本公司产品严格按照ISO9001:2008质量保证体系进行质量控制,产品在合同质保期内实行质量三包,产品严格按照国家标准设计生产,所有原材料及配件均选用优等品。产品实行三年保用,质保期内在正常使用条件下,出现一切质量问题我方将及时给予维修或更换,所供产品在质保期内如出现质量问题,维修费用由我司承担。
