BHC

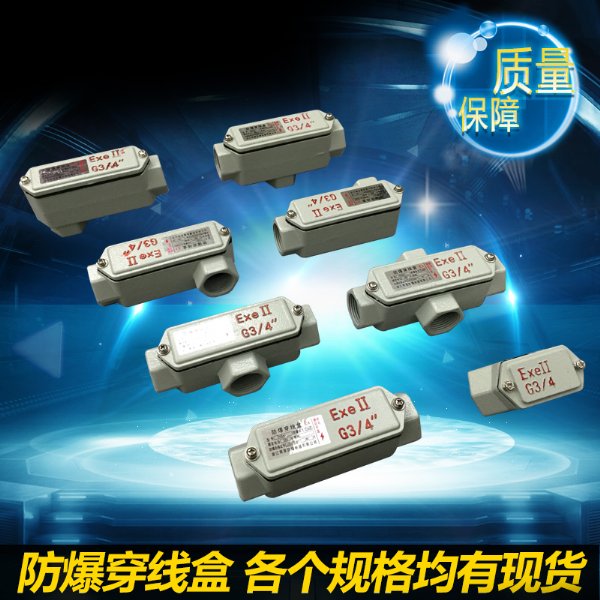

防爆穿线盒应用范围
◆适用于石油开采、炼油、化工、军工等危险场所作为电线、
电缆管路连接弯曲之用；
◆适用于爆炸性气体环境的1区、2区场所；
◆适用于可燃性粉尘环境20区、21区、22区场所；
◆适用于IIA、IIB、IIC类爆炸性气体环境；
产品特色
◆铸铝合金外壳，表面高压静电喷塑；
◆外壳材质有铝合金和铸钢两种形式；
◆结构形式多样，便于安装；
◆穿线盒穿线口外形G1/2、G3/4为圆柱形，G3/4以上为六角形，便于安装。
产品描述
执行标准：GB3836.1、GB3836.2、GB12476.1
防爆标志：Exe II Gb/DIP A20
防护等级：IP65
结构形式：A、B、C、D、E、F、G、H
A型技术参数及图片
规格 管子内径 型号规格
G1/2 15 BHC-A1/2
G3/4 20 BHC-A3/4
G1 25 BHC-A1
G1-1/4 32 BHC-A1-1/4
G1-1/2 40 BHC-A1-1/2
G2 50 BHC-A2
G2-1/2 70 BHC-A2-1/2
G3 80 BHC-A3
G4 100 BHC-A4
B型技术参数及图片
规格 管子内径 型号规格
G1/2 15 BHC-B1/2
G3/4 20 BHC-B3/4
G1 25 BHC-B1
G1-1/4 32 BHC-B1-1/4
G1-1/2 40 BHC-B1-1/2
G2 50 BHC-B2
G2-1/2 70 BHC-B2-1/2
G3 80 BHC-B3
G4 100 BHC-B4
C型技术参数及图片
规格 管子内径 型号规格
G1/2 15 BHC-C1/2
G3/4 20 BHC-C3/4
G1 25 BHC-C1
G1-1/4 32 BHC-C1-1/4
G1-1/2 40 BHC-C1-1/2
G2 50 BHC-C2
G2-1/2 70 BHC-C2-1/2
G3 80 BHC-C3
G4 100 BHC-C4
D型技术参数及图片
规格 管子内径 型号规格
G1/2 15 BHC-D1/2
G3/4 20 BHC-D3/4
G1 25 BHC-D1
G1-1/4 32 BHC-D1-1/4
G1-1/2 40 BHC-D1-1/2
G2 50 BHC-D2
G2-1/2 70 BHC-D2-1/2
G3 80 BHC-D3
G4 100 BHC-D4
E型技术参数及图片
规格 管子内径 型号规格
G1/2 15 BHC-E1/2
G3/4 20 BHC-E3/4
G1 25 BHC-E1
G1-1/4 32 BHC-E1-1/4
G1-1/2 40 BHC-E1-1/2
G2 50 BHC-E2
G2-1/2 70 BHC-E2-1/2
G3 80 BHC-E3
G4 100 BHC-E4
F型技术参数及图片
规格 管子内径 型号规格
G1/2 15 BHC-F1/2
G3/4 20 BHC-F3/4
G1 25 BHC-F1
G1-1/4 32 BHC-F1-1/4
G1-1/2 40 BHC-F1-1/2
G2 50 BHC-F2
G2-1/2 70 BHC-F2-1/2
G3 80 BHC-F3
G4 100 BHC-F4
G型技术参数及图片
规格 管子内径 型号规格
G1/2 15 BHC-G1/2
G3/4 20 BHC-G3/4
G1 25 BHC-G1
G1-1/4 32 BHC-G1-1/4
G1-1/2 40 BHC-G1-1/2
G2 50 BHC-G2
G2-1/2 70 BHC-G2-1/2
G3 80 BHC-G3
G4 100 BHC-G4
H型技术参数及图片
规格 管子内径 型号规格
G1/2 15 BHC-H1/2
G3/4 20 BHC-H3/4
G1 25 BHC-H1
G1-1/4 32 BHC-H1-1/4
G1-1/2 40 BHC-H1-1/2
G2 50 BHC-H2
G2-1/2 70 BHC-H2-1/2
G3 80 BHC-H3
G4 100 BHC-H4
订货须知
◆按照产品型号逐条选择并注明防爆标志及结构形式、螺纹规格等参数；
例如：需要增安型铸钢G1，A型穿线盒，则产品型号为BHC-A,G1*T Exe II Gb/DIP A20;
◆常规供货为铝合金材质，要求铸
钢材质时请注明。
质保承诺
本公司产品严格按照ISO9001：2008质量保证体系进行质量控制，产品在合同质保期内实行质量三包，产品严格按照国家标准设计生产，所有原材料及配件均选用优等品。产品实行三年保用，质保期内在正常使用条件下，出现一切质量问题我方将及时给予维修或更换，所供产品在质保期内如出现质量问题，维修费用由我司承担。
