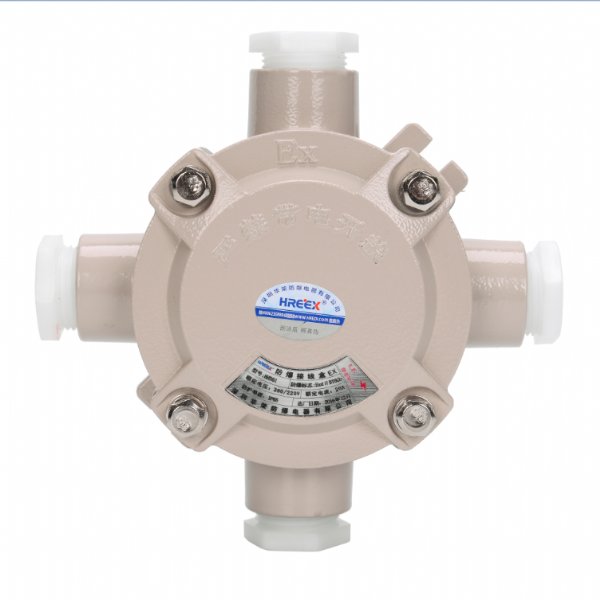

BHD51防爆
接线盒应用范围
◆适用于石油开采、炼油、化工、军工等危险场所作照明、电力及控制线路的连接；
◆适用于爆炸性气体环境的1区、2区场所；
◆适用于可燃性粉尘环境20区、21区、22区场所；
◆适用于IIA、IIB、IIC类爆炸性气体环境；
◆适用于T1-T5（T6）组温度组别。
产品特色
◆铸铝合金或铸钢壳体，表面高压静电喷塑；
◆进出线口有多种方式及规格；
◆不锈
钢材质外露
紧固件；
◆进出线口螺纹可特制，可制成公制螺纹、NPT螺纹等形式；
◆具有吊盖的接线盒还可通过
钢管布线直接吊装防爆
灯具；
◆钢管布线（电缆布线请注明）。
产品描述
执行标准： GB3836.1、GB3836.2、GB12476.1
防爆标志： Exd II BT6 Gb
Exd II CT6 Gb/DIP A20 TA,T6
防护等级： IP54/IP65
螺纹规格： G1-1/2、G3/4、G1、G1-1/4、G1-1/2、G2
端子数量： 4
额定电压： AC380V
额定电流： 20A
BHD51系列
防爆接线盒代号及名称一览表
代号 名称 代号 名称
A 一通平 B 直二通平
C
三通平 D 四通平
E 直角二通平 F 一通吊
G 直二通吊 H 三通吊
I 四通吊 J 直角二通吊
标注举例：
◆BHD51-G1/2，B含义：BHD51防爆接线盒，管螺纹G1/2直二通平；
◆BHD51-G3/4;J含义：BHD51防爆接线盒，管螺纹G3/4直角二通吊。
注：◆通头一般为管螺纹，如有特殊要求可定制；
◆吊盖通头：G1/2规格产品吊盖通头为G1/2，其它规格产品吊盖通头为G3/4，特殊要求请注明。
IIB级技术参数
电缆外径（Фmm） 管螺纹（G）
8-10 1/2
10-14 3/4
12-17 1
15-23 1-1/4
17-26 1-1/2
25-35 2
IIC级技术参数
电缆外径（Фmm） 管螺纹（G）
8-10 1/2
10-14 3/4
12-17 1
15-23 1-1/4
17-26 1-1/2
DIP型技术参数
电缆外径（Фmm） 管螺纹（G）
6-10 1/2
10-14 3/4
12-17 1
15-23 1-1/4
17-28 1-1/2
25-35 2
订货须知
◆按照产品型号规格逐条选择并注明防爆标志，螺纹规格，外形代号等参数要求；
例如：如要IIB隔爆型铸铝G1，B型接线盒，则产品型号为BHD51-G1，B Exd II BT6 Gb；
◆常规供货为铝合金材质，要求铸钢材质时请注明；
◆吊盖通头:G1/2规格产品吊盖通头为G1/2，其它规格产品吊盖通头为G3/4，特殊要求请注明。
质保承诺
本公司产品严格按照ISO9001：2008质量保证体系进行质量控制，产品在合同质保期内实行质量三包，产品严格按照国家标准设计生产，所有原材料及配件均选用优等品。产品实行三年保用，质保期内在正常使用条件下，出现一切质量问题我方将及时给予维修或更换，所供产品在质保期内如出现质量问题，维修费用由我司承担。
