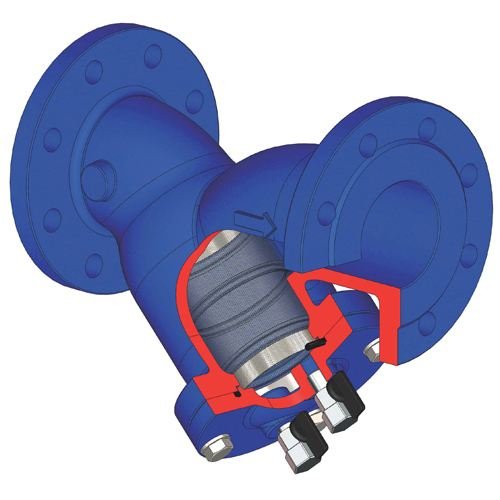

工作原理:
当液体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由
过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸
法兰盖,清洗后重新装入即可。因此,使用维护极为方便。
适用范围:
管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点,其主要适用的物料有:
1、化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。
2、化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
4、食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。
选型原则:
1、进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:
按照过滤管路可能出现的*高压力确定过滤器的压力等级。
3、孔目数的选择:
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低
合金钢或不锈
钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa
特点:
1、设计结构简单。
2、反清洗时间短,流量,压力损失小。
3、控制系统智能化(
PLC、PAC)控制,自动化程度高。
4、设备可与中央控制系统连接。
5、高精度过滤,出水水质稳定。
6、滤网终身使用,无需更换。
7、使用寿命长。
8、可适用于不同原水水质和用水要求。
9、易损件少,无耗材,运行费用低,操作管理简单。
性能:
该过滤采用优质
不锈钢制造,内筒为不锈钢薄板冲孔成形滤筒,紧配丝网结构,活节连接,拆卸清洗方便,适用于啤酒、CIP清洗液的过滤,可根据用户实际使用情况,选用20-100目不锈
钢丝网配套。
管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。
