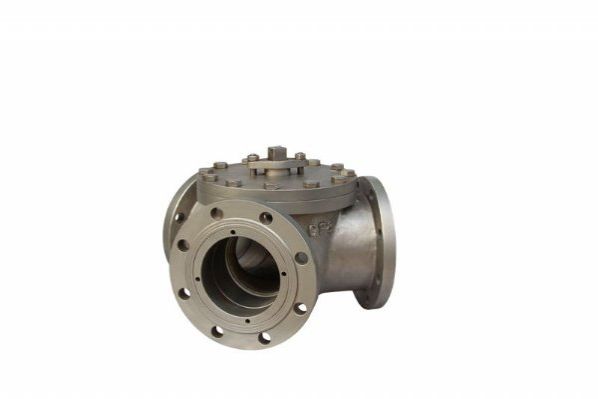

120度Y型三通球阀

  • 价格:电询
  • 联系:王红平 0577-67917737 13588938982
              联系我时请告知是在建材采购网看到的
  • 公司:浙江朗盛阀门有限公司
  • 产品介绍
    120度Y型三通球阀产品属性:
    型号:Q42F
    材质:碳钢
    连接方式:法兰
    结构形式:固定
    公称通径:150
    适用介质:弱酸碱介质
    压力环境:常压
    工作温度:常温
    标准:国标
    流动方向:换向
    驱动方式:手动
    零部件及配件:手轮
    用途:换向
    类型(通道位置):三通式
    作用对象:水



    120度Y型三通球阀详细说明:
    一、120度Y型三通球阀产品概述
    120度Y型三通球阀的三个通道之间设计成互成120°的夹角,其通过球体在120°之间的旋转可以实现两种不同的流向切换。本产品包括阀体,阀体中设有球体以及具有三个管口的流体通道,球体内设有两端开口的连接通道,阀体上的进口与任意出口随着球体的转动实现与连接通道的导通或关闭,连接通道的任意径向截面都为与管口内径一致的圆,连接通道的两端开口径向截面的法向夹角为120°,流体通道的三个开口设有阀座,阀座的通孔构成管口,阀座朝向球体的一端与球体的外周面之间设有压紧块,压紧块朝向球体的侧面具有与球体外周面的弧面配合的抵接面,压紧块的另一侧与阀座之间设有内密封结构。
    120度Y型三通球阀可以实现二种不同的流向切换,且密封结构牢固耐用,使用寿命长,流体流动阻力小,便于三通管道的清理。
    二、120度Y型三通球阀主要零部件材料表
    序号 零件名称 材料名称
    1 阀  体 WCB CF8 CF3 CF8M CF3M
    2 阀  盖 WCB CF8 CF3 CF8M CF3M
    3 球  体 304 304 304L 316 316L
    4 阀  杆 304 304 304L 316 316L
    密封圈 PTFE(聚四氟乙烯)、RPTFE(聚四氟乙烯玻璃纤维)、PPL(对位聚苯)、PEEK(聚醚醚酮)、尼龙、硬质合金
    6 填  料 PTFE(聚四氟乙烯)、RPTFE(聚四氟乙烯玻璃纤维)、PPL(对位聚苯)、PEEK(聚醚醚酮)、柔性石墨
    7 垫  片 PTFE(聚四氟乙烯)、PPL(对位聚苯)、柔性石墨

    尊敬的用户!如果你需订购我公司120度Y型三通球阀产品,咨询时烦请提供公称通径、公称压力、阀体材料、内件材料、介质温度、法兰标准和法兰密封面形式等,本产品驱动装置可选用气动、电动、蜗轮及手动等,咨询手机:13588938982,电话:0577-67917737,传真:0577-67917738
