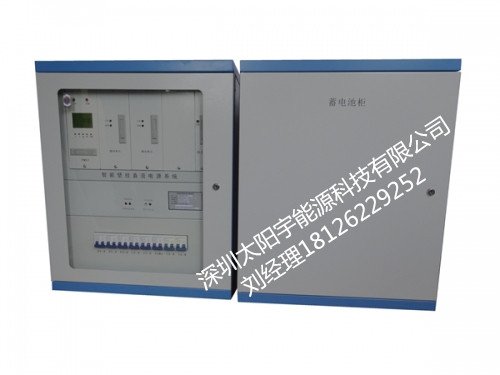

壁挂直流
电源系统特点
1.合构成40AH/220V、65AH/110V以下的系统。
2.监控、模块和降压单元均采用带电插拔方式，安装维护方便。
3.降压单元具有自动硅链降压功能，*大电流2A,冲击电流30A/0.5S。
4.监控器采用LCD汉字显示，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准等。
5.监控具有对
电池自动管理的功能，提供RS232和RS485两种通讯接口供用户选择,可与电站自动化系统对接。
一、壁挂
直流电源系统工作原理
直流壁挂电源两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入单相交流电转换为直流电，给
蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压硅链装置降压稳压后给控制母线供电。当市电断电或异常时,由蓄电池放电应急供电;
系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可通过液晶显示屏或触摸显示屏查询信息及操作，系统信息还可以接入到
远程监控系统。
二、壁挂直流电源系统技术指标
交流输入电压： 220V±20％
电网频率：50Hz±10％
功率因数：≥0.85
输出电压范围： 180V-280V连续可调（对于220V系统）
输出限流：0.2A-2.5A(220V单模块)
0.4A-4.5A(120V单模块)
稳压精度： ≤±0.5％
稳流精度： ≤±0.5％
纹波系数： ≤±0.1％
均 流 度： ≤5％
效 率： ≥93％
输出过压保护： 280V±2V(220V), 140V±2V(110V)
绝缘电阻： ≥10M
绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。
可闻噪音: ≤55Db
外形尺寸：560（宽）×265（深）×680（高）
三、选型
1、220V系统
GZDW-7AH/220V GZDW-10AH/220V GZDW-12AH/220V
GZDW-15AH/220V GZDW-18AH/220V GZDW-20AH/220V
GZDW-24AH/220V GZDW-28AH/220V GZDW-33AH/220V
GZDW-38AH/220V GZDW-40AH/220V
2、110V系统
GZDW-7AH/110V GZDW-10AH/110V GZDW-12AH/110V
GZDW-15AH/110V GZDW-18AH/110V GZDW-20AH/110V
GZDW-24AH/110V GZDW-28AH/110V GZDW-33AH/110V
GZDW-38AH/110V GZDW-40AH/110V GZDW-50AH/110V
