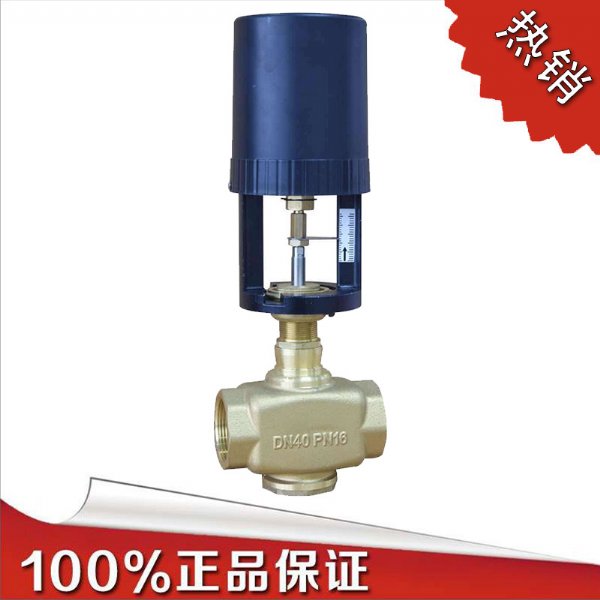

VB3200电动
调节阀是由作用力1000N电动
执行器与口径DN20-DN65调节阀体组合而成的
电动调节阀系列，其广泛应用于空调制冷，采暖以及楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制温度，湿度，压力和节能的目的。
产品特点：
1.执行器之家采用铝压铸成型（表面经喷砂烤漆处理）外壳用ABS工程塑料，体积小，重量轻。
2.执行器选用可逆同步
电机，具有过载
限位开关保护功能，带限位开关，执行器电机自行停止。
3.工作电压：AC24V±10％50/60Hz(也可以订制选用AC220V）
4.控制信号：开关/浮点信号 模拟：0-10V/4-20MA
反馈输出可选电压0（2）—10VDC或电流信号0（4）-20ADC
5.阀门可选用不同工作介质及温度。
6.风门结构有两通单座阀，
三通分流阀及三通合流阀。
VB3200比例积分
电动二通阀特点：
1、执行器器选用铸铝支架及APS塑料外壳，体积小、重量轻
2、选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
3、适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）
4、具有0～10V或4～20mA反馈信号（选配）
5、传动
齿轮采用金属齿轮，大大提高了驱动器的使用寿命
6、功耗低、输出力大、噪音小
7、阀体有铸铜、铸铁、铸钢、
不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
8、阀体有
螺纹连接和
法兰连接两种，安装方便。
9、本系统适用于空调系统的新
风机组冬/夏季温度控制。
VB3200比例积分电动二通阀产品特点：
★比例积分电动调节阀的执行器选用铸铝支架及塑料外壳，体积小、重量轻
★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）
★具有0～10V或4～20mA反馈信号（选配）
★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
★功耗低、输出力大、噪音小
★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
工作原理：

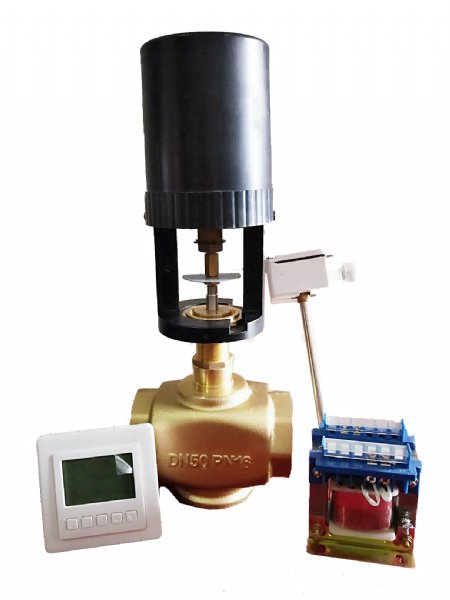

VB3200比例积分电动调节阀系统适用于空调系统的空气处理机组夏季温度控制。由温度

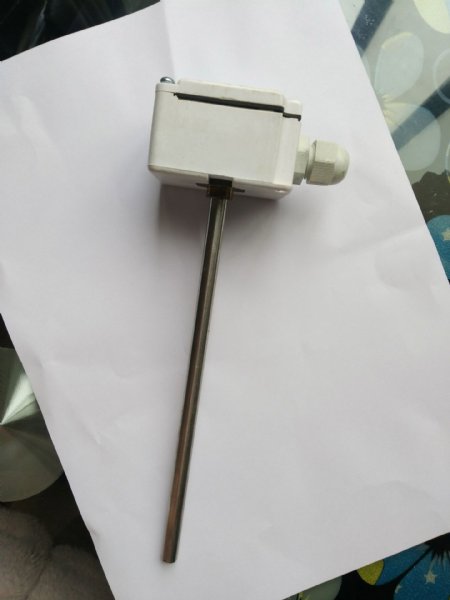

传感器TE-1，比例积分

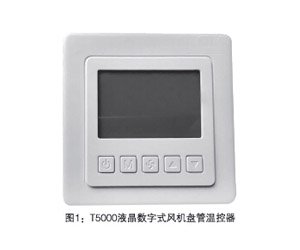

温度控制器TC-1和电动两通阀TV-1组成送风温度控制系统，安装在回
风管道的TE-1把检测到的温度信号传送至TC-1，由TC-1将TE-1检测值与设定值不断比较，同时不断地输出信号，控制TV-1的开度连续可调，使回风温度保持在需要的范围。
安装在新风入口的常闭开关式电动阀与机组的风机连锁，当风机开动，新风风阀全开；当风机关停进风阀/水阀全关，R是连锁用的中间
继电器。
空气压差开关DPS-1是用来检测
过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。当压力差超过DPS-1的设定值时，
微动开关动作，发出报警信号。
