户外真空断路器ZW32-12G/630柱上高压真空开关带隔离刀闸 质量保证

  • 价格:电询
  • 产地:上海
  • 品牌:上海勇高电气
  • 型号:ZW32-12G/630A
  • 规格:户外高压真空断路器
  • 联系:朱斌 0577-62609982 15706759479
              联系我时请告知是在建材采购网看到的
  • 公司:上海勇高电气制造有限公司
  • 产品介绍
    上海勇高制造有限公司 联系人:朱工 电话:13817473118 ZW32-12G/630A手动带隔离刀闸 生产厂家直销 欢迎垂电咨询!
    户外高压真空断路器是额定电压12KV,三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

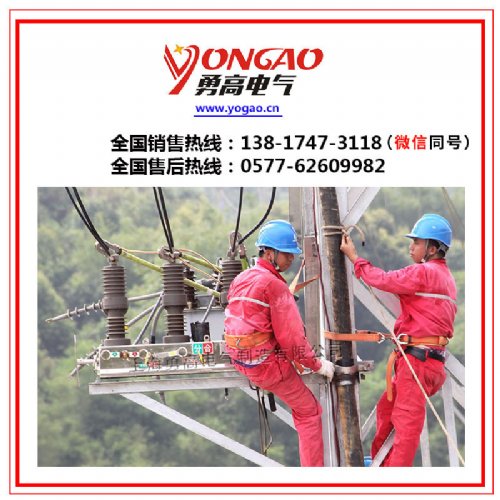

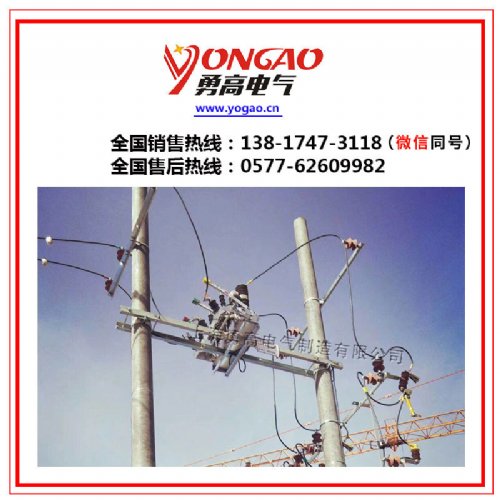

    ZW32型户外柱上真空断路(以下)为额定电压12KV,三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。
    ZW32真空断路器配用弹簧储能操作机构,可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关,形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口,并具有可靠的联锁操作。根据用户要求,可与相应的控制器配合组成交流高压真空自动重合器、自动分段器,自备操作电源,是实现配电网自动化的理想设备。采用高压电压互感器结构外置,一体安装均可.ZW32-12G/1250-20,ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。断路器为全新的小型化设计,全封闭结构,独特的灭弧室封装技术,密封性能好、防潮、防凝露,适用于高温潮湿地区。zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。
    开关结构特点编辑

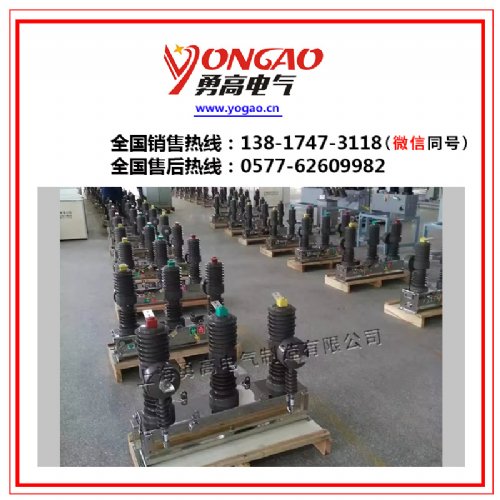

    1、断路器采用三相支柱式结构,具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。
    2、断路器采用全封闭结构,密封性能好,有助于提高防潮、防凝露性能,特别适用于严寒或潮湿地区使用。
    3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘,或采用户内环氧树脂外包有机硅橡胶固体绝缘;具有耐高低温、耐紫外线、耐老化等特点。
    4、操动机构采用小型化弹簧操动机构,储能电机功率小,分合闸能耗低;机构传动采用真动传输方式,零部件数量小,可靠性高。操动机构置于密封的机构箱内,解决了操动机构锈蚀的问题,提高了机构的可靠性。
    5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化,也可以与重合控制器配合组成自动重合器、分段器。
    6、断路器可以装设二相或三相电流互感器,供过电流或短路保护用,也可以给智能控制器提供电流采集信号;根据用户要求可加装计量用电流互感器。

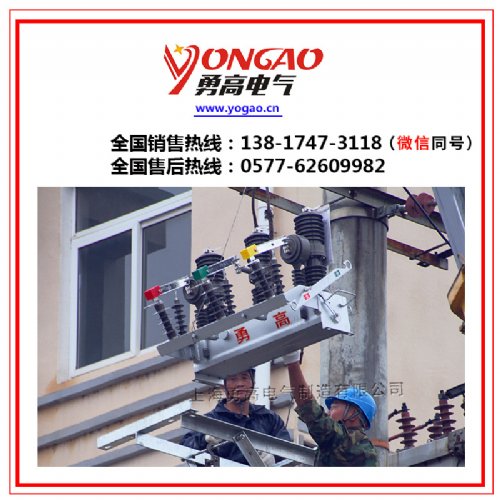

    7、断路器可外带三相联动的隔离开关,在隔离开关分闸状态下有明显可见断口,并具备与断路器本体之间的防误联锁装置,只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子,维护方便。
    主要参数编辑
    序号
    项目
    单位
    参数
    1
    额定电压
    KV
    12
    2
    额定电流额
    A
    630
    3
    工频耐压(lmin)
    kV
    42
    4
    雷电冲击耐压(峰值)
    kV
    75
    5
    额定短路开断电流
    KA
    12.5、16、20
    6
    额定短路关合电流(峰值)
    KA
    31.5、40、50
    7
    额定峰值耐受电流
    KA
    31.5、40、50
    8
    额定短路耐受电流4s
    KA
    12.5、16、20
    9
    额定操作顺序


    分-0.3s-合分-180s-合分
    10
    额定短路电流开断次数

    30
    11
    机械寿命

    10000
    12
    储能电机额定电压
    V
    DC或AC220、110、DC24
    13
    额定操作电压(配*弹簧操动机构)
    分闸线圈
    V
    DC或AC220、110、DC24
    合闸线圈
    14
    过电流脱扣器额定电流
    A
    5
    15
    动静触头允许磨损厚度
    mm
    3
    16
    重量
    kg
    80、95(带隔离)
    17
    极间中心距离
    mm
    340±1.5
