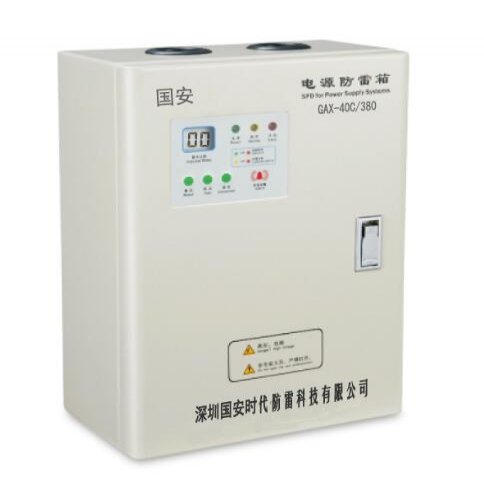

电源防雷箱GAX…A系列产品
GAX…A系列产品是按SPD I级分类试验要求设计的一体化复合型三相电源
电涌保护器,可用于
电源线路的负载设备*一级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面。
功能特点：
■ 符合国家GB18802.1-2002/IEC61643-1:1998标准和YD/1235.2-2002产品设计及测试标准。
■箱体采用优质
钢材制作,阻燃、防腐。
■ 设有
防雷器工作状态指示。
■ 遥信告警功能，实现
远程监控防雷器的工作状况，轻松实现无人职守，安全可靠。
■采用压敏串接气放管彻底消除漏电流,安全性能更高，共模、差模全保护模式。
■ 可实现凯文式(V型)接线方式，保证*佳防雷保护效果。
■ 内置过热、过流保护脱扣装置，确保防雷器意外发生故障时能自动与电网脱离，避免发生电力线路短路现象引发火灾，阻燃防爆。
■ LED雷击计数显示0-99，准确记录雷击次数，清晰、直观，内置预置、清零、显示按钮、雷击数据掉电记忆功能、断电提取阅读雷击次数功能。
■ 核心元件采用国际知名品牌，性能优异。
技术参数
型号 GAX120-380A GAX100-380A GAX80-380A
交流标称工作电压Un 380V
交流*大持续工作电压Uc 385V
标称放电电流(8/20μs)In 60KA 50KA 40KA
*大放电电流(8/20μs)Imax 120KA 100KA 80KA
电压保护水平（In）Up ≤3.0KV ≤2.8KV ≤2.5KV
响应时间tA ≤25ns
备用
保险丝 250A
温（湿）度范围 -40℃…+80℃，相对湿度≤95％
安装接线方式/规格 并联/多股线35mm²
工作状态 声光报警和遥信功能
安装位置及方式 室内壁挂式
箱体防护等级 IP20
箱体外形尺寸 280*180*70mm
