国安GA-XL-300限流型
避雷针概述
GA-XL-300限流型避雷针是我公司研制的一种新型直击雷防护装置。通过分流和阻抗限流技术，改变了雷电流的接闪和泄放过程，解决了传统避雷针存在的后续雷电感应和地电位反击危害严重的问题。其结构新颖、美观大方、安装方便，对建筑物具有装饰作用。
产品特点
◆组织高层建筑雷电上行先导的产生
◆具有普通避雷针的引雷作用并将雷电流导入大地的特点
◆限制急剧上升的雷击电流，有效地降低雷电流幅值和陡度，减少雷电感应引起的二次效应
◆耐受雷电能力强
◆具有自身恢复功能，免维护，寿命长
◆可配备雷电计数器
◆抗风能力强，可抗45m/s的风力
◆保护范围按滚球确定
◆接地电阻在高土壤电阻率地区可适当放宽，但应小于30Ω
应用范围
适用于各种重要建筑物/构筑物，尤其是电子信息设备集中的建筑物/构筑物的直击雷防护，如电视台、广播塔、通信基站、输电
铁塔等。
技术数据
型号 GA-XL-300
高度 2.8M
*大放电电流 300KA
陡度衰减倍率 8~33
幅值衰减率 50％~8％
抗风强度 45m/s
重量 (30士4)kg
外型结构

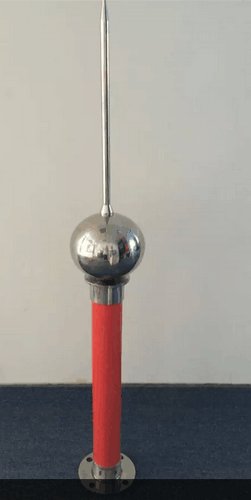

GA-XL-300限流型避雷针由接闪器、锁紧
螺母、球、阻抗单元、底座等组成。
执行标准
GB 50057-2010 建筑物防雷设计规范
Q/75875187-9•5—2011 避雷针
安装和维护
安装
1 开启
包装箱，取出装箱单，检查各零部件是否齐套，有无损伤。
2 将限流型避雷针放置于准备好的基座上(要求安装基准面平行于地平面)，对准安装孔，用6－M16×50的
螺栓将底座（5）与基座连接在一起。
3 在球（3）顶端
螺柱上套入Φ27的
弹簧垫圈，将接闪器（1）装入球体顶端螺柱上，螺纹必须旋合到位，并紧固（要求弹簧垫圈与圆螺母上表面齐平）；高空环境恶劣的情况下可在螺柱上涂适量
厌氧胶。
4 检查接闪器是否歪斜，若有歪斜，在安装基准面和底座(5)之间垫调整衬垫予以纠正。
5 将底座（5）与避雷地的引下线可靠连接。
使用和维护
每年雷雨季节前按照下列内容进行检查：
1 各连接部位的连接应可靠，不允许松动。
2 检测从接闪器至底座的阻值，应≤1Ω。
3 限流型避雷针的引下线接地应良好，接地电阻值应不大于10Ω（在土壤电阻率高的地区，可适当放宽）。
