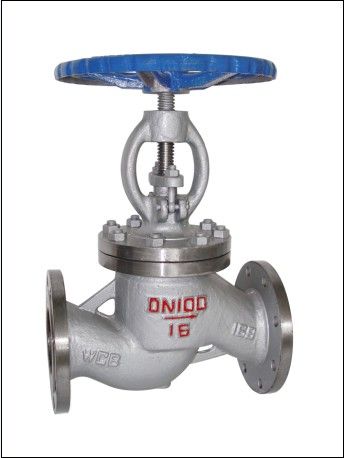

应用规范
1、设计制造造GB12235-89
2、结构长度按GB12221-89
3、
法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
性能规范:
型号 公称压力
（MPa） 实验压力 工作温度（℃） 适用介质 强度水（MPa） 密封（水）空气（MPa） 低压密封空气（MPa） J41W-16P（R）
1.6 2.4 1.8 0.6 ≤200 硝酸类 J41W-25P（R） 2.5 3.8 2.8 0.6 ≤200 醋酸类 J41W-40P（R） 4.0 6.0 4.4 0.6 ≤200 硝酸类 J41W-60P（R） 6.4 9.6 7.0 0.6 ≤200 醋酸类
主要零件材质:
零件名称 ZGICr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12M02Ti ZG00Cr17Ni14M02 WCB 阀体/阀盖 ZGICr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12M0 2 Ti ZG00Cr17Ni14M0 2 WCB 闸板 ZGICr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12M0 2 Ti ZG00Cr17Ni14M0 2 1Cr13 阀杆 1Cr18 Ni9Ti 00Cr18 Ni10 1Cr18 Ni12M0 2 Ti 00Cr17Ni14M0 2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304＋PTFE 304L＋PTFE 316＋PTFE 316L＋PTFE 石墨＋304 压盖 ZGICr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12M0 2 Ti ZG00Cr17Ni14M0 2 系列 WCB 填料压环 1Cr18 Ni9Ti 00Cr18 Ni10 1Cr18 Ni12M0 2 Ti 00Cr17Ni14M0 2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti 45
1.6MPa主要连接尺寸: 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950 H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380 W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
2.5MPa主要连接尺寸:
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950 H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380 W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
