扒渣机工作原理

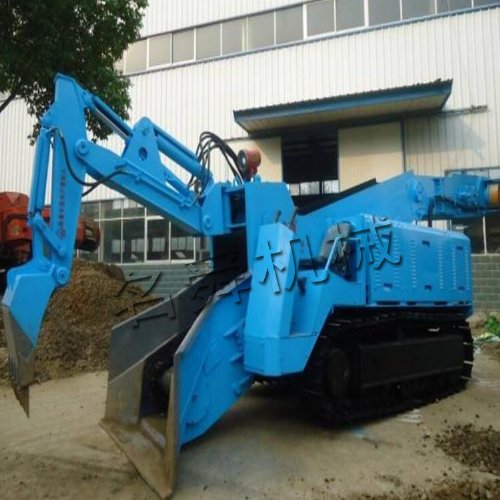

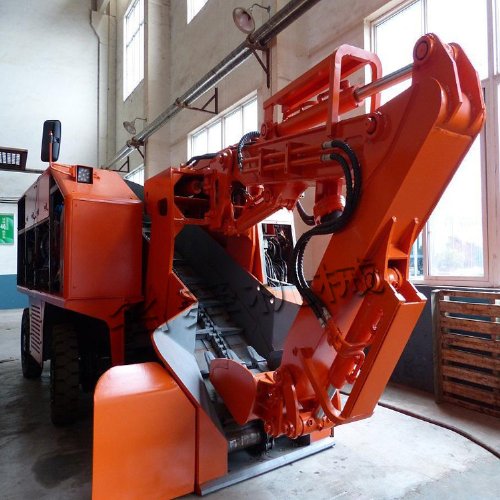

ZWY系列挖掘式扒渣机有底盘部分、挖掘装载部分、输送部分及液压、电器操控部分五大部分组成。
挖掘式
装载机采用外接
电源或自带
柴油机为动力，采用全 液压驱动，将电力、液压、机械传动完美结合，通过电器和液压控制系统，控制和协调地盘、挖掘、输送系统以完成车辆走行、转向、制动、挖掘、输送、回转、卸 料等功能
ZWY系列全液压挖掘式装载机的主要特点：
1.全液压四轮驱动
2.加强型130前后桥，适用于各种复杂作业环境
3.液压系统全部采用国内优质产品，性能高效、稳定
4.四轮采用优质工程胎，经久耐用
5.柴油机采用常柴L28型，功率储备系数大，动力强劲。
6.全车电器采用知名产品，保障设备用电安全
扒渣机使用过程中的注意事项：
1.液压系统工作室，保持液压油温度≤70℃。
2.工作前空载运行3~5分钟，可延长液压元器件使用寿命。
3.传动轴、转向机构等没工作10小时，须打
润滑油脂一次。
4.前桥差速器定期更换双曲线润滑油。
5.加注润滑油纸之前先检查各个黄油嘴是否完好，如有损坏，请立即更换。
扒渣机是四驱后导向的军功
油泵，
油缸都是长源液压，130桥皮带为PVC的10级的，负责安装培训，保质期一年，
龙门架20的
钢板，*轮胎型号，井下*防扎轮胎，可定做配有LED大灯，等级100s和800s打掘进过300米以上，压力22mpn，配有自测工作压力系统，采用的是130车桥
项目 单位 参 数
ZWY-50 ZWY-60 ZWY-70 ZWY-80 ZWY-100
机长 Mm 4300 4300 5600 6000 6400
机高 1500 1500 1700 1770 1730
轴距 1500 1500 1700 1770 1650
轮距 1300 1600 1700 1750 1750
*大矿料通过尺寸 600*600 600*600 600*600 800*600 800*600
行走离地*小距离 180 180 180 160 190
整机质量 kg - - - - -
料架*大装车高度 mm 1350 1350 2100 2100 2100
适用装料车箱长度 1200 1200 1500 1600 1500
扒斗*大伸长度离铲口 1440 1440 1300 1800 1600
扒斗*大举升高度 2150 2150 1900 2800 1600
功率 KW 15 15 15 19 19
大臂*大回转角度 ° 73 73 73 73 73
*大行走速度 km/h 3/6 3/6 3/6 3/6 2.5/1.4
*大挖掘力 KN 11.1 11.1 11.1 11.1 11.1
扒渣装车效率 T/h 60 60 70 80 100
驾驶员头顶距地面高度 mm 1700 1700 1700 1800 1800
输送带*大坡度 ° 22 22 24 24 24
作业空间 m 1.5*1.8 1.5*1.8 1.8*2.2 2.6*2.6 3*3
