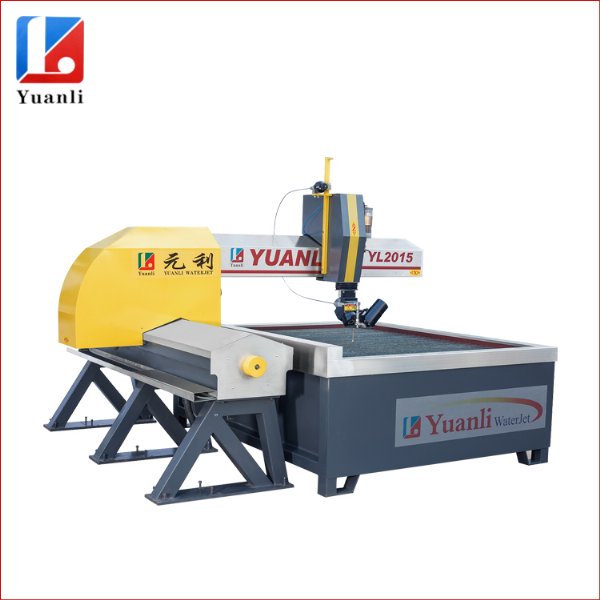

五轴水刀
切割机佛山元利品牌
佛山元利精密水刀是广东著名的水刀机械厂,专业生产五轴
水刀切割机，三轴水刀切割机，水刀拼花机等各种水刀拼花设备,厂家免费提供水刀切割机开机操作及CAD画图技术

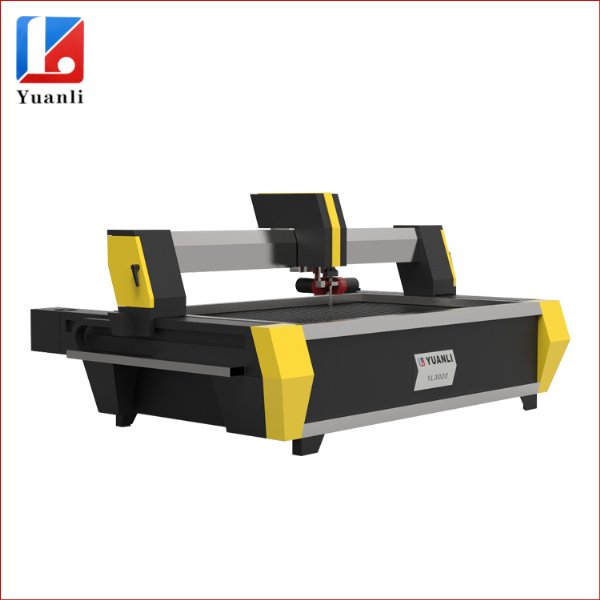

水刀切割机可分为 : 龙门式水刀切割机和悬臂式水刀切割机
水刀拼花机可分为：三轴水刀切割机和五轴水刀切割机
水刀切割机可分为：1313水刀切割机、2015水刀切割机、2515水刀切割机、3020水刀切割机、4020水刀切割机
水刀画图软件:CAD软件
水刀电脑系统:维宏系统
高精度的
丝杆与导轨:
进口丝杆、导轨,XY轴采用独创的油浸式润滑方式,加上有效的防水、防尘结构,确保加工的高精度与稳定性,并*大限度延长丝杆、导轨的使用寿命。、
工作技术参数：
项目 参数
切割精度 ±0.1mm
重复定位精度 0.025mm
快速定位精度 1-15m/min
*大空行速度 8000mm/min
加工速度
抛光砖：600砖切1.6-2m/min；800砖切1.4-1.8m/min
玻璃：6厘以下3500／min 8厘3000／min 10厘2500／min 12厘1800／min 14厘1500／min 20厘1200／min
设计压力 450MPa
正常工作压力 350-380MPa
供水压力 0.4-0.8MPa
*大排水量 3.7L/min
*大用砂量 190g/min
*大冲程数 60次/min
Z轴行程 130mm
操作系统 Windows XP
砂管
喷嘴直径 1.0mm
宝石喷嘴直径 0.33Mm
绘图软件 Auto CAD
1、
机床钢材全部采用国标
型钢，外部密封设计全部采用
不锈钢材料包装，美观实用性强，经久耐用。
2、丝杆导轨采用油泡方式，防水防尘，保证机床的寿命，使用品牌伺服
电机。
型号Model YL1313 YL2015 YL2515 YL3015 YL3020 YL4020
行程
Travel X 1200mm 1500mm 1500mm 3000mm 3000mm 4000mm
Y 1200mm 200mm 2500mm 1500mm 2000mm 2000mm
Z 150mm
NC控制系统 采用国内流行的I/0卡
进口
工控机 支持Windows XP
驱动电机 交流伺服：台达
电源 220V / 380V / 50/60Hz
丝杆产地 台湾TBI
线性导轨产地 台湾TBI
纵梁、横梁电机类型 （台湾）
伺服电机防尘方式 不锈钢
防尘罩机床外观材料 不锈钢
机床所用电缆 进口
、
增压器参数
项目 内容 备注
增压系统 进口
高压管 进口d=9.2
M7高压管 进口d=7.1
储能器 进口
增压系统总成 进口
高压缸 进口
活塞杆 进口
高压
密封圈 进口
长堵塞 进口
单向阀 进口
端盖 进口
换向阀 进口
溢流阀 进口
主电机30--37KW 西门子(江晟)
油泵 自动泵
冷却系统 板式水冷
加压
水泵 合资
主要电器元件 西门子、欧姆龙
增压器：
1、它优良的吸油性能、低燥音、高效率、可靠性强，长寿命。保证了压力的稳定性，大大提高了工作效率。
2、配置进口水冷系统是*直接，*有效的冷却方式。并配有油温控报警配置，保证增压器内油路系统中各个零件不会受到损害。
3、装配了电子远程调控阀，美观耐用。
4、
高压发生器和蓄能器是目前在国内使用*广泛,*好的产品之一。

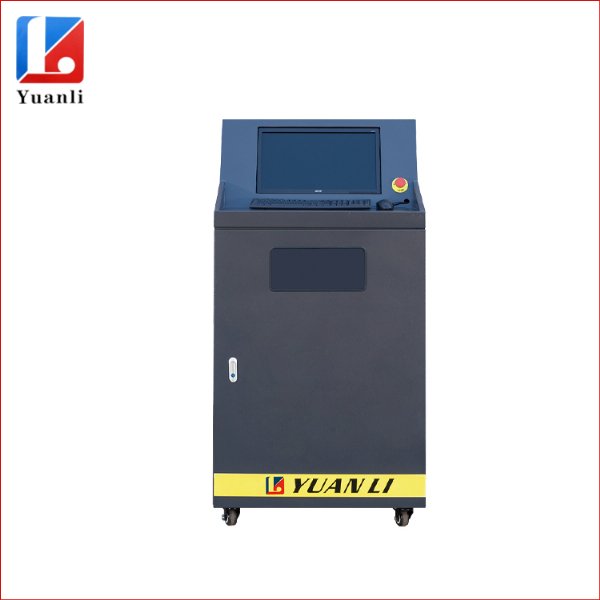

、操控柜参数
项目 内容 备注
显示器 长城液晶
工控机 合资
数控系统 上海维宏数控
伺服驱动 台湾
电器元件 西门子
五、机床型号：
序号 名称 种类 规格
1 1313 悬臂 1400*1400*120
2 2015 悬臂 2000*1500*120
龙门
3 2515 龙门 2500*1500*120
4 3015 龙门 3000*1500*120
5 3020 龙门 3000*2000*120
6 4020 龙门 4000*2000*120
服务与培训：
1、机器整机免费保修1年（不包括人为损坏），保修当中包括高压部分：高压缸、储能器、柱塞杆、丝杆、导轨、数控系统、主电机。机器有任何问题供货方会在24小时提供上门维修服务。
2、供货方免费为需求方提供机械操作培训，其中包括（CAD绘图培训、开机培训，简单检查维修培训）
3、供货方对机器提供终生维修，保修期过后如有机器故障问题需进行维修的，供货方如常即时提供上门维修服务，其维修人工费和配件费用由需方承担。
