一、橡胶塑料介电强度
试验机结构原理及性能特点
ZJC-20KV橡胶塑料介电强度试验机又称电气强度测试仪、介电强度测试仪、耐电压仪、击穿强度试验仪、击穿电压测试仪等，主要由：升压系统(高压
变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；高压变压器主要产生试样所需的直流电压，
调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；试验软件是我公司*新研发的功能强大、操作简单、显示直观的试验软件系统。采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。
二、橡胶塑料介电强度试验机制造和检验标准
1、GB1408.1-2006《
绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求》
3、JJG 795-2004 《耐电压测试仪检定规程》
三、橡胶塑料介电强度试验机适用的试验方法标准
1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
2、GB/T3333《电缆纸工频击穿电压试验方法》
3、GB12913-2008《
电容器纸》
4、ASTM D149《固体电绝缘材料工业
电源频率下的介电击穿电压和介电强度的试验方法》
四、橡胶塑料介电强度试验机应用范围
主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。
五、橡胶塑料介电强度试验机主要技术指标
输入电压：AC 220 V
输出电压：AC 0－20 kV ;DC 0－20 kV
电器容量：2 KVA
高压分级：0－5kV； 0-10kV；0－20kV；
击穿电压：0-20kV
击穿电压升压速率共分七级（可选定）：
A、0.1 kV/s
B、0.2 kV/s
C、0.3 kV/s
D、0.5 kV/s
E、1.0 kV/s
F、2.0 kV/s
G、3.0 kV/s
升压方式：
1、匀速升压
2、阶梯升压
3、耐压试验
过电流保护装置：试样击穿时在0.1S内切断电源.
漏电电流选择：1—30 mA.
耐压时间：0-6H
六、橡胶塑料介电强度试验机安全说明：
1、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成伤害)。
3、试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
5、九级安全防护措施：
①超压保护
②试验过流保护
③调压器复位开关
④
试验箱门安全开关
⑤自动放电保护
⑥漏电
保护开关⑦试验短路保护
⑧独立接地保护
⑨
安全防护网保护
七、橡胶塑料介电强度试验机计算机系统及软件包
1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；
2、可对试验数据进行编辑修改，灵活适用；
3、试验条件及测试结果等数据可自动存储；
4、试验报告格式灵活可变，适用于不同用户的不同需求；
5、可对一组试验中曲线数据的有效与否进行人为选定；
6、试验结果数据可导入EXECL,WORD文档编辑；
7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；
8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
9、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。
八、橡胶塑料介电强度试验机主要配置：
序号 名称 单位/数量
1 50KV主机 一台
2 等直径电极+电极支架 25mm二个，75mm一个
3 平行板电极 一套
4 球形电极 一套
5 线材电极 一套
6 平板电极 一套
7 圆锥
电机 一套
8
PLC控制及升压系统 一套
10 松下
步进电机 一套
11 西门子采集系统 一套
12 放电系统 一套
13 控制软件 一套
14 进口松叶电压及电流采集系统 一套
15 联想启天计算机+
打印机 一套
16 油槽 一只
17 绝缘油 20L
18 绝缘手套 一双
19
绝缘胶垫 2m*1.5m
相关产品：
ZJC-50KV型电压击穿强度试验仪
ZJC-100KV型电压击穿强度试验仪
ZST-121型体积表面
电阻测试仪ATI-212型体积表面电阻率测试仪
ATI-991型导体和防静电材料电阻率测试仪
ZJD-B型介电常数及介质损耗测试仪

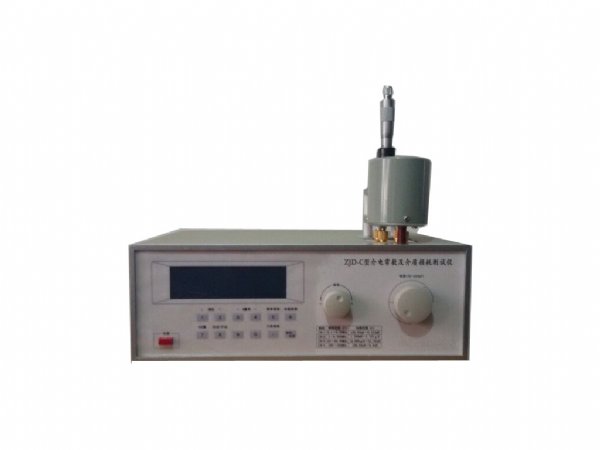

ZJD-C型介电常数及介质损耗测试仪
QS-37工频介电常数介质损耗测试仪
LDQ-2漏电起痕试验仪
ZLD-6KV高压漏电起痕试验仪
ZDH-20KV耐电弧试验仪
XRW-300系类热变形维卡温度测定仪
XNR-400系类熔体流动速率测定仪
M-200橡胶塑料滑动
摩擦磨损试验机QYH-96球压痕
硬度计JF-3型数显氧指数测定仪

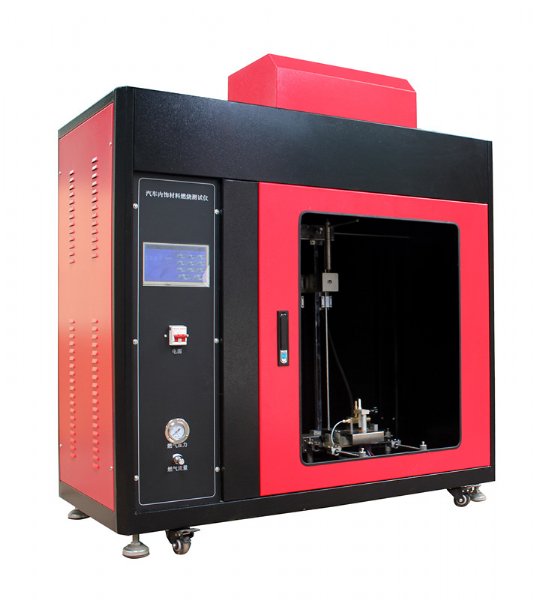

CZF-5水平垂直
