胶合板用豆粕
胶粘剂GB33产品说明
一、简介
豆粕胶粘剂系以大豆粕为主要原料，经改性加工制成系列产品，完全不含甲醛、苯酚等挥发性有毒物质。GB33用于制作胶合板，具以下特点：
1.1零甲醛
豆粕胶粘剂通过生物和化学方法对豆粕实施改性，绝对不含甲醛、不含苯类物质，亦未使用甲醛衍生物和芳香类衍生物，绿色环保。
1.2高固含量
豆粕胶粘剂GB33固含量在50%以上，减少胶合板热压能耗。
1.3耐水性
豆粕胶粘剂GB33可达到国标2类板耐水性和湿强度要求。豆粕胶粘剂经63°三次泡水、烘干循环试验，无任何开裂、无微小细缝。
1.4粘接强度高
豆粕胶粘剂GB33产品高温成型时，胶层不变黑，粘结强度高，按GB/T14074.10- 93《
木材胶粘剂及其树脂检验方法·木材胶合强度测定法》检测，粘接强度均稳定在2.0MPa以上。
1.5潜伏
固化剂豆粕胶粘剂GB33采用潜伏固化剂技术，只有单一组分，使用时不需另加固化剂。经用户检测，涂胶到热压时间可为0-24小时，甚至长达一星期以上，使用方便。
1.6触变流动性
豆粕胶粘剂GB33具有良好的触变流动性。在外力作用下，胶可由稠变稀，易于在木材表面形成良好的涂层，且不易流淌。
1.7不含有机溶剂
豆粕胶粘剂GB33以水为溶剂，不存在有机溶剂的挥发性污染问题。
1.8可生物降解
胶粘剂GB33的主要成分为大豆粕，胶粘剂可生物降解，属循环经济产品。
1.9零排放
豆粕胶粘剂GB33生产过程及使用过程中无任何废弃物排放，无三废污染。
1.10保质期长
豆粕胶粘剂GB33保质期长，在室温下可贮存至少半年而不失效。
二、技术指标
项目
指标

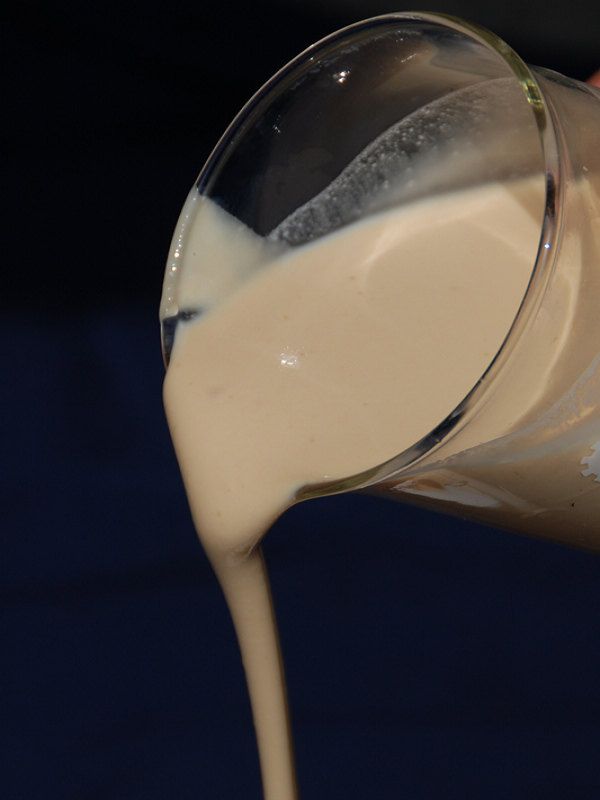

外观
无色至浅黄色粘稠胶液
粘度
2000~10000mPa.s(视客户要求可调整)
固含量
50%以上(视客户要求可适当调整)
pH
3~5(视客户要求可适当调整)
保质期
室温下6个月以上
三、使用工艺
豆粕胶粘剂GB33用于胶合板时，可采用现有设备涂胶和压制，使用如下工艺：
压力：0.8-1.4MPa
温度：130-140℃
热压时间：50-60秒/mm
