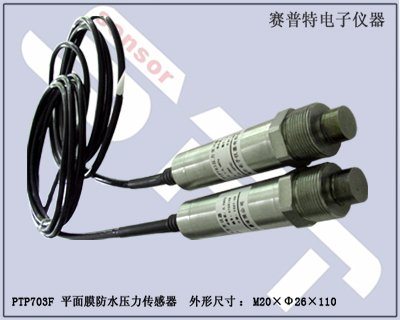

产品名称：PTP703平面膜压力
变送器产品编号：PTP703
关 键 词：平面膜
压力变送器，平膜压力
传感器，隔膜
压力传感器，防堵压力变送器，食品级压力变送器，PTP703
产品概述
采用进口电阻应变计或扩散硅感压芯片；先进的贴片工艺
具有零点、满量程补偿，温度补偿；高精度和高稳定性放大集成电路
隔离膜片设计，一体化结构设计、抗冲击、耐疲劳,平面膜连接方式，防止介质堵塞
1、产品概述及特点：
A、采用进口电阻应变计或扩散硅感压芯片；
B、选进的贴片工艺，具有零点、满量程补偿，温度补偿；高精度和高稳定性放大集成电路；
C、隔离膜片设计，一体化结构设计、抗冲击、耐疲劳、可靠性高；平面膜连接方式，防止介质堵塞；
D、输出信号多样化（通用的模拟量输出、数字RS485/RS232输出、）；
E、结构小，外径*小可达26mm；可直接配套就地显示表头（输出为4～20mA二线制）
2、产品应用：
A、化工涂料、
油漆、泥浆、沥青、原油等粘稠性液体压力测量；
B、带有棵粒、杂质的气压测量；
C、熔体压力测量；
3、产品主要参数：
被测介质： 气体、液体、熔体（弱腐蚀性）
压力类型： 表压
量 程： -100KPa～10KPa-0-10KPa～600KPa～150 Mpa间任意可选（量小量程为10KPa,量大量程为150MPa）
输 出：
模拟量输出：4～20mA（二线制/三线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）
模拟量输出：0～20mA （三线制）、1～5VDC、0～2VDC、电压比例输出
数字量输出：RS485、RS232、
综合精度： ±0.25％FS、±0.5％FS
供 电： 24V Dc（12～36VDC）
绝缘电阻： ≥1000 MΩ/100VDC
负载电阻: 电流输出型：*大800Ω，电压输出型：大于50KΩ
介质温度： -20～85℃
环境温度：-20～85℃
储存温度：-40～90℃
相对湿度： 0～95％ RH
密封等级：IP65/IP68
过载能力： 150％FS
响应时间：≤10mS
稳 定 性：≤±0.15％FS/年
振动影响：≤±0.15％FS/年（机械振动频率20Hz～1000Hz）
电气连接：赫丝曼
接头（国际标准）；标准配线3米
压力连接：M20×1.5，其它螺纹可依据客户要求设计（*小螺纹M20X1.5）
连接螺纹材料：304/316L
不锈钢
