废钢
破碎机生产线设备 可看现场视频 不卡料不堵塞
250型废钢破碎生产线配置单:
本厂生产的钢破碎机自命为第4代产品，在上代设备基础上进行了更多的
改进，
1.采用自主研发的新型转子，不堵机器，降低工作电流，提高产量，节省
电费，对于锤头不易破碎的大型物料可有转子二次轻松破碎，还增加了斧
锤，先对进入破碎腔的宽物料进行撕碎，劈成窄的长条，再有锤头摩擦除
漆，打出机器；
2.采用自主研发的特殊移位
筛板，出来的成品颗粒可在设计尺寸内任意调
节，在破碎汽车壳 家电壳 摩托车等易除漆原材料时可调大筛孔提高产量
，节省人工电费，减少设备磨损，在破碎
彩钢瓦易拉罐等原材料时可调小
筛孔，提高产品质量;
3.采用自主研发的无缝链板，不漏料不卡料，大大降低设备故障，提高运
送能力；
4.受下雨后启动破碎机工作灰尘较少的启发，设备采用喷淋降尘器，大大
降低了灰尘，又采用双旋风式
除尘器，*大程度减少了灰尘，降低了设备
的故障；
5.采用双
磁选机，减少了漏料，提高了效益；
6.采用封闭式进料口，减少了蹦料，加强了安全，还能使较长的物料自动
引入撵棍处，有双撵棍强制喂入主机，缩短喂料时间，*大程度提高产能
；
7.采用封闭式出料
输送机，杜绝了卡料引发的皮带跑偏及转不动，减少了
故障，提高了运送能力。

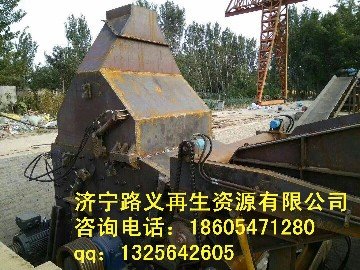

一.主机：
主机用30mm厚
钢板，筛板用18猛镍2的高猛板，厚120mm，筛孔直径50-
120mm任意调节，衬板材质345B高温猛板厚30mm，进料口1.6米宽.
二.驱动
电机（380伏）：
250千瓦-6级1台，无缝链板变频
调速电机15千瓦-4极一台含摆线针
减速机，
液压站驱动电机7.5千瓦-4极两台，磁选机驱动电机3千瓦-4极一台含齿
轮减速机，出料输送机电机3千瓦-4级5台含摆线针减速机个5台。
三.上料无縫
链板输送机：
变频双向调速，200节距
链条，封闭无缝式，实用1.6米宽，15米长。
四.出料
皮带输送机600mm宽封闭式皮带输送机5条，长度分别为：2米 5米 6米 8米 10米各
一条。
五.喂料装置:
液压马达驱动强制喂料，上下碾辊，半封闭式进料口料斗。
六.
振动筛一台
七.磁选机：
半磁
滚筒式独力磁选机一台，直径800mm，宽800mm.输送机内置磁选机一
个。
八.液压站:
双25柱塞
油泵，4+1路电磁分配阀，操控台按键控制。
九.操控台：
2套软启动系统，4路监控器一套，18.5千瓦
变频器一台，操控整台生产线
。
十.破碎对象：宽度不超过1.6米的汽车壳 彩钢瓦 家电壳 摩托车电动车
架和80公斤以内的易拉罐压块等，产量不低于每小时4吨。
十一 其他：
旋风除尘1台，降尘喷淋系统1套，
对讲机4个，6平方
电缆线1捆，4平方电
缆线1捆，11芯控制线20米，气泵1台，气动黄油枪1个，
扳手1套，液压马
达1个，电磁
溢流阀2个，电磁
换向阀2个等。 整机质保1年，售后上门
服务时间72小时以内（能电话解决的随时电话解决，需要发配件的24小时
内发货）。
