物探

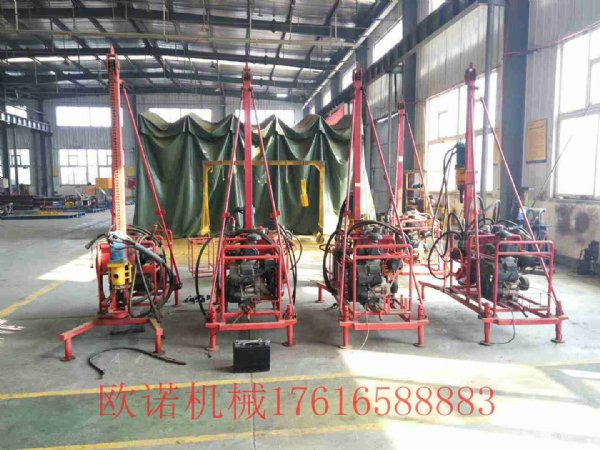

钻机主要适用于山地、黄土塬、丘陵、戈壁、农田等复杂地表的勘探钻井。钻机采用全液压驱动，山地地区主要采用空气钻井和空气震击钻井。在其它地区，更换钻具可实现螺旋钻井，增加
泥浆泵可实现泥浆钻井.
序号 代号 名称 数量
1 FDZ50-02-00 液压系统总成 1套
2 FDZ50-00 动力头总成 1套
3 FDZ50-01-00 主机
发动机总成 1套
4 FDZ50-03-00 井架总成 1套
5 FDZ50-04-00 底架总成 1套
6 BLT-01-00
空压机发动机总成 1套
7 XY3000-02-00 空压机总成 1套
8 FDZ50-05-00 散热器总成 1套
9 FDZ50-06-00 气管线总成 1套
10 FDZ50-07-00 供油装置总成 2套
B1 冲击器总成
钻机主要技术参数
机 型 FDZ50
钻 井 深 度 50m
钻 井 方 法 空 气震击钻井
螺旋钻井及泥浆钻井 （备选）
钻孔(成孔)直径(mm) 空气震击钻井 岩石地层70-90，松散地层75-95
泥浆钻井 75-90
钻杆（直径×长度） 空气震击钻井(mm) Φ60×1500
泥浆钻井(mm)
动力头 额定扭矩(N.m) 800-900
钻速范围(r/min) 0-135
钻机加压及提升功能 给进加压力(N) 5500-6000
钻具提升力(kN) 12-16
钻具*大升降速度(m/s) 0.71-0.81
主机发动机功率(kw)/转速(r/min） 20/3600
液压系统 流量(L/min) 0-60
工作压力(Mpa) 20
空压机组 机 型/配置数量 喷油
螺杆式/1组
风量(m3/min) 3.8
工作压力(Mpa) 0.8
发动机功率(kw)/转速(r/min） 26/3600
