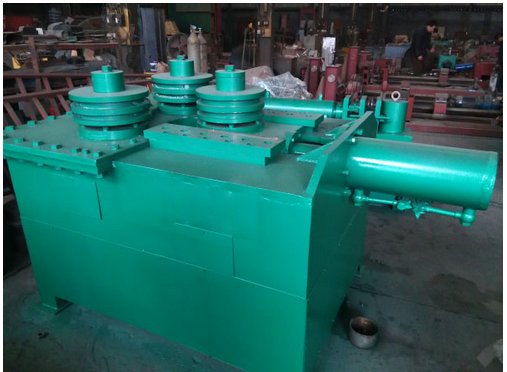

F7型全液压
法兰成型机具有独立的液压系统与电器控制系统,采用按钮集中控制具有点动和联动两种操作方式,其压力和行程均可在规定范围内进行调整.其结构合理,具有体积小,能耗低、效率搞、无噪音。装卸快速使用方便、操作简单，承载能力强，寿命长，卷圆速度快，一机多用质量可靠等众多优点，代替了原有
钢板下料，对接、校正、
车床加工等复杂工艺并节省了氧气、乙炔、劳动力、原材料等、事制造法兰的先进母机。
F7型全液压法兰成型机工作原理:
F7型全液压法兰成型机主要由主机、
液压站、电控柜三大部分组成。由电动
油泵输出的高压油，经
高压油管送入工作
油缸或马达内、高压油推劝工作油缸或马达内柱塞，产生推力和扭矩，通过模具不见弯曲型材。
F7型全液压法兰成型机技术参数:
电机功率
电压
油缸行程
液体工作压力
7.5Kw
380V
300mm
25Mpa
主要参数：
1. 主机外型尺寸（长*宽*高）:3200mm*1250mm*1200mm
适合
扁钢（厚度：3Mm-50mm 宽度：30mm-130mm）卷制
圆管（φ20-φ219）卷圆或压弧。
槽钢（8#-20#）卷圆或压弧。
角钢（5#-150#）卷圆或压弧。
2动力系统：主动力为
液压马达1QJM62-6.3L,*大功率93.5KW,额定输出扭矩14847N/m,尖峰压力25MPa，额定压力16MPa，排量6.27L，转速范围0.5-125r/min,.
液压泵站电机7.5KW.油箱容积220L, 额定压力25MPa.进给油缸压力60T,行程300mm。
3.
电控箱电器：核心部位为天正产品，指示灯，按钮采用上海安普特电器。航车手柄整机操作，5米移动范围。
特别提醒:购买设备时一定要提供以下数据
1、需要卷的的型材、型号。
2、材质及材料具体情况，国标非标以订做*模具，做出更好效果。
3、卷圆直径大小。
