HTFC系列节能低噪声消防排烟
风机箱产品结构形式分为A型和B型两种，即
电机安装在机柜壳内的为A型，电机安装在机柜壳外的为B型，同一机号达到不同的性能参数又分为I型和II型。
1）应用场所：可供宾馆、饭店、礼堂、地下室、厂矿企业的车间、办公楼等需要消防并通风换气的场合使用，用户可根据不同的场合和不同的用途选择。
2）应用时输送的空气要求：气体内不许有较黏性的物质，所含的尘土硬质粒物不大于50mg/m3。
3）输送气体的温度：经耐高温试验，烟气在280℃高温情况下，连续运转40min以上，达到消防排烟之目的。（本产品经国家消防检测部门检测，在温度400℃时，连续运转80min以上。）
型号说明
HTFC-A(B)-I(II)-№9
HTFC：表示节能型
低噪声风机箱。
A(B):A表示通风用，电机内置；B表示消防用，电机外置。
I（II）：I表示电动机为单速；II表示电动机为双速。
№9：风机型号。
注：订货时还应注明风机的进出风口位置编号。
1.
排烟风机箱选用控制参数为风量、全压、效率、噪声以及电机功率等。有离心式和轴流式。
2.
通风机由于设置了风机箱，有利于消声。
3. 通风机选型时，应考虑管路系统的漏风损失、计算误差，以及通风机实际风量、风压的负偏差，一般采用风量为1.05～1.1，风压为1.10～1.15 的安全系数。但也不采用过大，以防止通风机长期处在低效率区运行。
4. 注意管网阻力特性与通风机特性的匹配关系。为使通风机能稳定运行，应使通风机在其*高效率点附近工作, 通风机的工作点位于性能曲线中全压峰值点的右侧（即大风量侧，且一般位于全压峰值的80％）。
排烟风机箱特点：
1、品种、规格多、风量、风压选择范围广；
2、配有多方位进出风口，机组可采用吊顶式、落地式安装，便于安装同时利于工程设计；
3、机组具有噪声低、震动小、风量大、体积小；

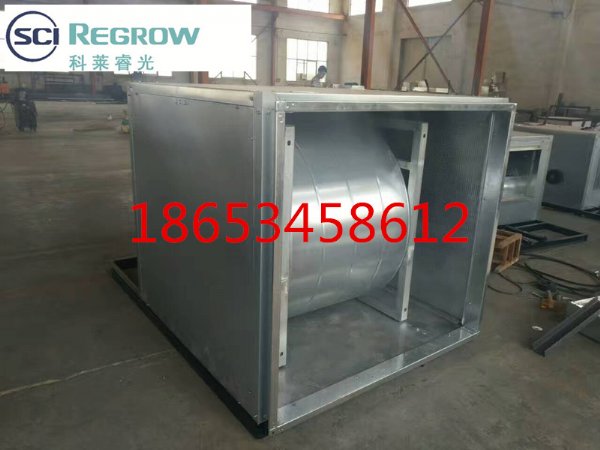

4、采用全金属可拆卸框架和内帖隔热吸声板，可现场拆装，安置灵活；

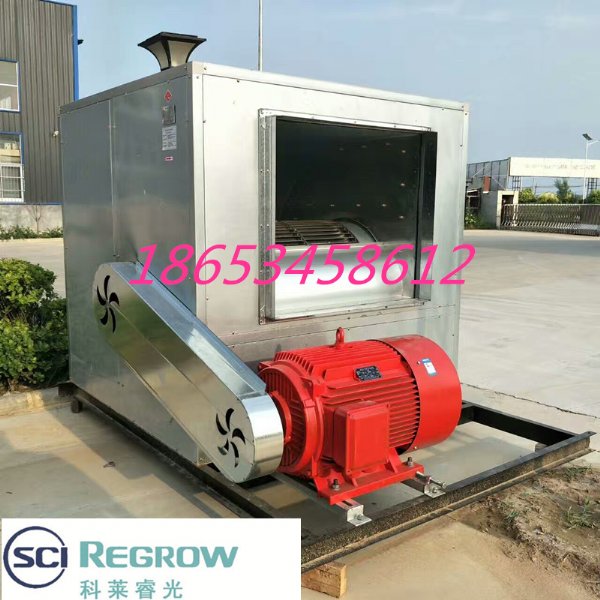

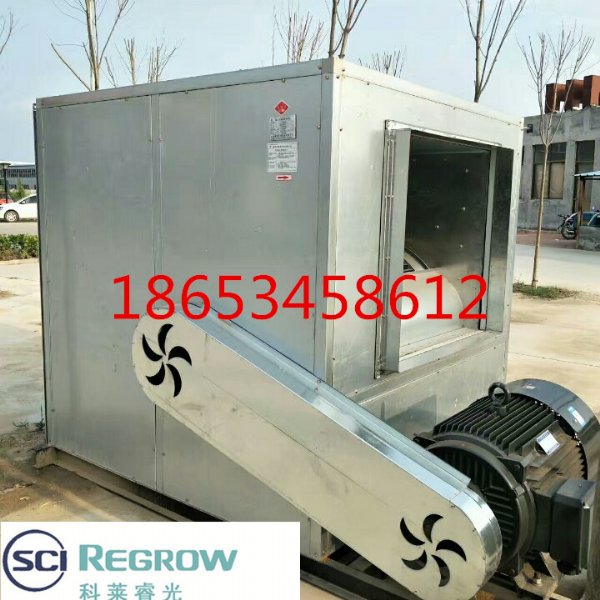

5、风机箱有消防排烟型和通风型两种类型。消防排烟型采用耐高温结构板、电动机及传动部件均安置在风机箱外端，可排放280℃以上的高温烟气连续运行100分钟以上。
HTFC-I-№9节能低噪声风机箱性能参数表?
转速（r/min）工况风量（m3/h）静压（Pa）配用电动机噪声dB（A）重量（Kg）型号功率（kw）
1600 12 2270
2600 499
515 Y802-4 0.75 61 118
3
4
5 3160
3530
3980 510
483
453 Y90S-4 1.1 63 122
1450 1
2 2050
2355 415
422 Y801-4 0.55 59 117
3
4
5 2860
3230
3600 419
398
372 Y802-4 0.75 61 118
1250 1
2 1770
2030 309
314 Y712-4 0.37 55 115 3
4
5 2465
2785
3150 312
295
277 Y801-4 0.55 56 117
