穿心式30WCT取电装置/CT取电模块/CT取电
电源/电流
互感器装置
穿心式高压CT取电设备，取能效率极高，适用于户外10KⅤ、35KV、220KV、500KV高压线缆感应取电，以及户外没有低压交流或直流源环境
***JCD-CT取电装置说明书***

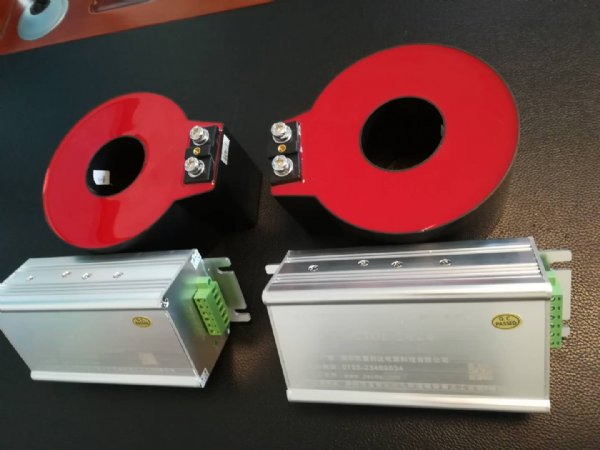

JCD-CT取电装置，是通过CT电磁感应原理获得电能的一种电源装置，它由
电流互感器（CT）和电源转换模块两部分组成。
一、型号命名
二、CT性能指标
项目
参数
CT结构
穿心式
CT绝缘
3kV
唤醒电流
12A
*大持续负荷电流
1000A
*大导线外径
45mm(可选)
10W负载一次电流
45A
25W负载一次电流
80A
30W负载一次电流
90A
环境温度
-25至+70oC
储存温度
-25至+70oC
海拔高度
≤2000米
CT输出频率
47-63Hz
CT尺寸（重量）
根据实际情况选配
三、电源转换模块性能指标
项目
参数
输入保护
浪涌安全保护电路
输出功率
30W(可选定)
输出纹波
≤800mVp-p
输出电压
24V±5％(可选定)
输出保护
过压/过流保护
效率
≥75％
耐压
3KV/50Hz,1min <0.3MA
绝缘阻抗
>100MΩ
告警输出
隔离
工作温度
-25至+70oC
散热结构
自然散热
封装结构
金属外壳
电源模块重量
约0.6kg
电源模块尺寸
154×68×46mm
四、 电源转换模块外形及安装尺寸
五、输入、输出端子说明
1、输入端：
S1S2是取能互感器一组输入接点，（S3S4,S5S6是备用两组输入接口，当一组互感器输入功率不能满足输出端需要功率时，采取多组互感器并联取电，增大输出功率）。
2、输出端：
Gnd：电源负极，直接联接负载负端。
Vo+：24V输出正极，直接联接负载正端。
B+：接蓄
电池正极，
蓄电池电压规格为24V。
B-：接蓄电池负极(B-、B+是蓄电池接线端，在导线电流不足或停电时，蓄电池的电能会自动经感应电源模块输出端向负载供电，不需添加其它任何连接)。
指示灯说明：
正常(绿色):电源转换模块输出电压正常。
过载(黄色）：电源转换模块的输出功率已趋近取能互感器在当前一次导线电流值下的取能功率极限。
六、安装注意事项：
1、使用时二次侧严禁开路，应先与CT取电盒接好线，并将
接地线良好接地，然后带电安装开口CT。
2、必须使感应取电装的开口互感器上-下铁芯接触紧密、边口对齐。
3、电源转换装置严禁直接接入220V市电使用。
高压电路线当电压在10kw-1150kw时，在缺乏常规供电设施是，给生产生活带来不便，
因此不便不使用昂贵的风力或者太阳能供电设备。
电流感应电源又称 CT 取电设备或者电流互感器取电电源
，是从导线负荷电流产生的磁场感应取电，电源的隔离变换主要依靠电磁感应原理进行，
既可以进行电压变换，也可以进行电流变换；目前各类电源变换以电压变换为主
，从高压发电、输电到电器内部的低电压变换，其基本结构都源自于电压变换模式
（如 PT 电压互感器等）。电流感应电源和人们常见的电源不同，
其理论基础源于电磁感应原理的电流变换，其能量变换的前提是一次侧
（往往是输电导线）具有足够的交流电流传输，而且无论导线电流怎样波动
，电源输出都必须保持稳定。 CT 取电电源主要应用于电力线路上，
可以解决因设备无法获得其它方式供电的问题。1）高压输配电领域：
电流感应电源主要用于缺乏常规供电措施的高压输配电领域，在输配电网中
，电压高至 10kV-1150kV，工作电流达数十安至数千安，虽有巨大的电能传输，
许多智能化电子设备却因缺电而无法安装，或不得不配置昂贵笨重的太阳能或风能发电设备，
犹如长江边上无水可饮。 2） 智能电网领域：随着智能电网的开展，
在高压一次设备上（如架空输电线、电缆、
环网柜等）加装智能电子设备的需求增强，
电流感应电源的应用日趋广泛， 包括但不限于：配电自动化、智能环网柜、
架空输电线及电缆监控、高压带电维护工具及其它各种拓展应用
（如野外通信基站、高压输电线指示灯等），如：智能
开关柜配套电源，
环网柜及输配电监测电源，故障指示器配套*电源等等。具体应用：
配电自动化（配电线路故障指示器），户外
智能开关柜 ，
电力在线监测系统（高压输电监控，电缆状态监控），
电力无线测温系统，有源电子互感器，高压带电作业工具，
其他高压输电线上电子设备（如高压输电线指示灯等）等等。
